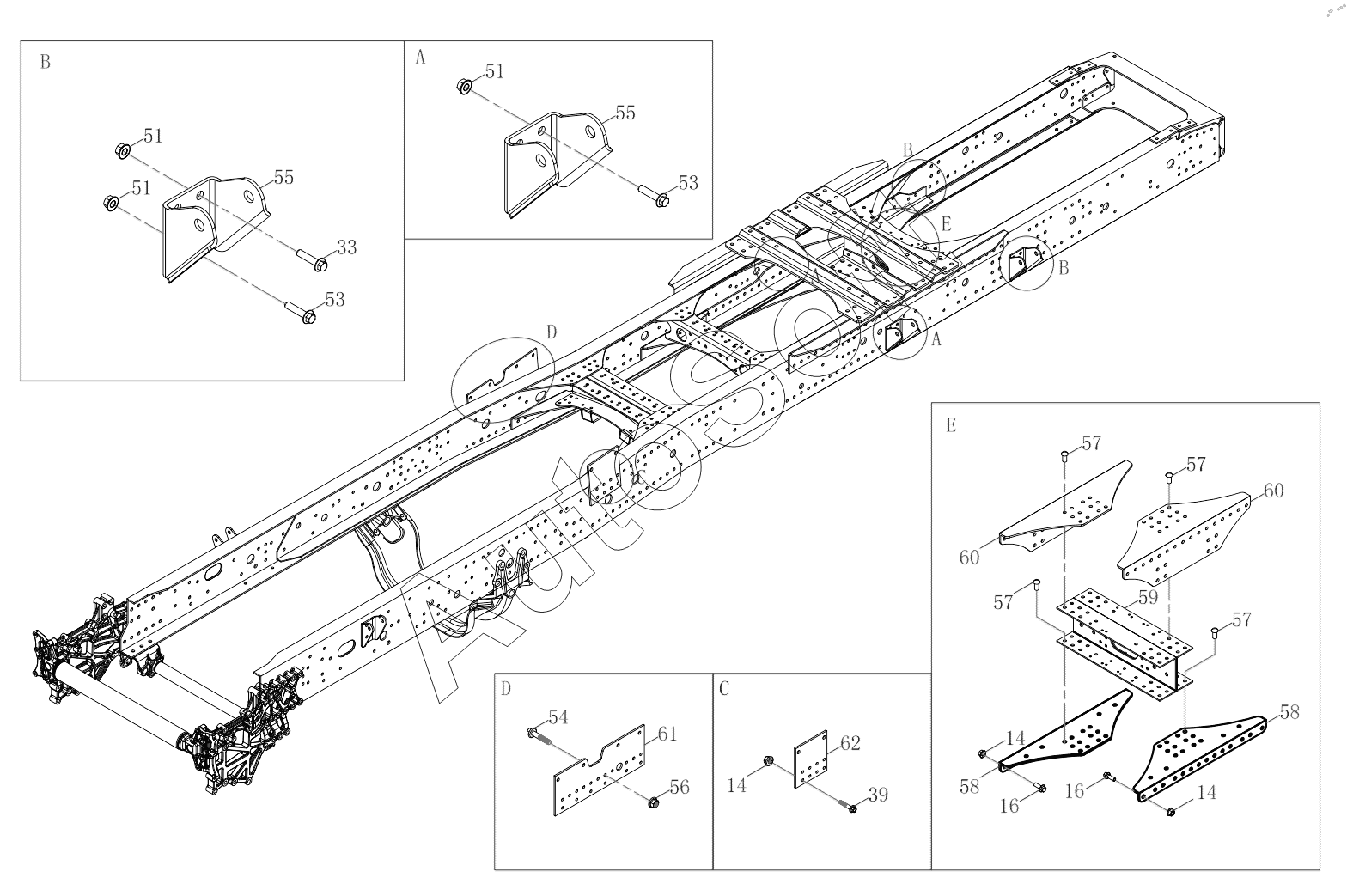

Каталог запасных частей к технике: FAW CA4250 (2018). Frame Logic Assembly
14
14
14
16
16
33
39
51
51
51
53
53
54
55
55
56
57
57
57
57
58
58
59
60
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800G01-DZ713 | 2***3 | Frame Logic Assembly | |
| 1 | 2***3 | Front Leaf Spring Rear Cross Member | |
| 2 | Q***T | Болт | |
| 3 | T***T | SPL Small Hexagon Flange Lock Nut | |
| 4 | Q***T | Шестигранный фланцевый болт | |
| 5 | 2***5 | Reinforced Plate | |
| 6 | 2***5 | Washer | |
| 7 | 2***3 | Frame and Bracket Assembly | |
| 8 | C***0 | Шестигранный болт | |
| 9 | 2***A | Левая соединительная планка задней поперечной балки | |
| 10 | 2***A | Задняя поперечная балка | |
| 11 | 2***A | Правая соединительная планка задней поперечной балки | |
| 12 | C***2 | Гайка | |
| 13 | Q***T | Болт | |
| 14 | C***4 | Гайка | |
| 15 | Q***4 | Заклепка с полукруглой головкой | |
| 16 | Q***T | Шестигранный фланцевый болт | |
| 17 | 2***A | Левая верхняя соединительная планка средней поперечной балки | |
| 18 | 2***A | Средняя поперечная балка | |
| 19 | 2***A | Левая нижняя соединительная планка средней поперечной балки | |
| 20 | 2***A | Правая верхняя соединительная планка средней поперечной балки | |
| 21 | 2***A | Правая нижняя соединительная планка средней поперечной балки | |
| 22 | 2***A | A Beam Left Upper Connecting Plate | |
| 23 | 2***0 | A Beam Left Lower Connecting Plate | |
| 24 | 2***A | A Beam Right Upper Connecting Plate | |
| 25 | 2***A | Middle Three Beam Assembly | |
| 26 | 2***0 | A Beam Right Lower Connecting Plate | |
| 27 | 2***3 | Front Cross Member Assy | |
| 28 | Q***T | Шестигранный фланцевый болт | |
| 29 | 2***3 | Right Rail | |
| 30 | 2***3 | Inner Reinforcing Plate Of Right Longitudinal Beam | |
| 31 | 2***3 | Inner Reinforcing Plate Of Left Longitudinal Beam | |
| 32 | Q***T | Болт | |
| 33 | Q***T | Шестигранный фланцевый болт | |
| 34 | Q***2 | Заклепка с полукруглой головкой | |
| 35 | Q***T | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 36 | 2***3 | Frame Right Front Add Long Beam | |
| 37 | T***T | SPL Small Hexagon Flange Lock Nut | |
| 38 | 2***3 | Hexagon Flange Bolt | |
| 39 | Q***T | Болт | |
| 40 | 2***3 | Saddle Bottom Plate Right Connecting Plate Assembly | |
| 41 | 2***3 | Left Rail | |
| 42 | 2***3 | Frame Left Front Add Long Beam | |
| 43 | 2***3 | Saddle Bottom Plate Left Connecting Plate Assembly | |
| 44 | Q***T | Болт с шестигранной головкой и буртиком | |
| 45 | C***6 | Шестигранная фланцевая гайка | |
| 46 | Q***T | Болт с шестигранной головкой и фланцем | |
| 47 | 2***3 | Right Front Bracket-Front Leaf Spring | |
| 48 | 2***3 | Left Front Bracket-Front Leaf Spring | |
| 49 | 2***6 | Right Front Spring Front Bracket Cross Member Welding Assembly | |
| 50 | Q***T | Hexagon Flange Bolt | |
| 51 | C***4 | Шестигранная фланцевая гайка | |
| 52 | 2***6 | Upper Bracket | |
| 53 | Q***T | Шестигранный фланцевый болт | |
| 54 | Q***T | Болт | |
| 55 | 2***A | Upper Bracket-Rear Damper | |
| 56 | C***6 | Гайка | |
| 57 | Q***6 | Button head rivet | |
| 58 | 2***5 | Rear Suspension Front Beam Under Connecting Plate | |
| 59 | 2***5 | Air Suspension Beam | |
| 60 | 2***5 | Rear Suspension Front Beam Upper Connecting Plate | |
| 61 | 2***0 | Gas Bottle Bracket Right Connecting Plate | |
| 62 | 2***0 | Gas Bottle Bracket Left Connecting Plate |
