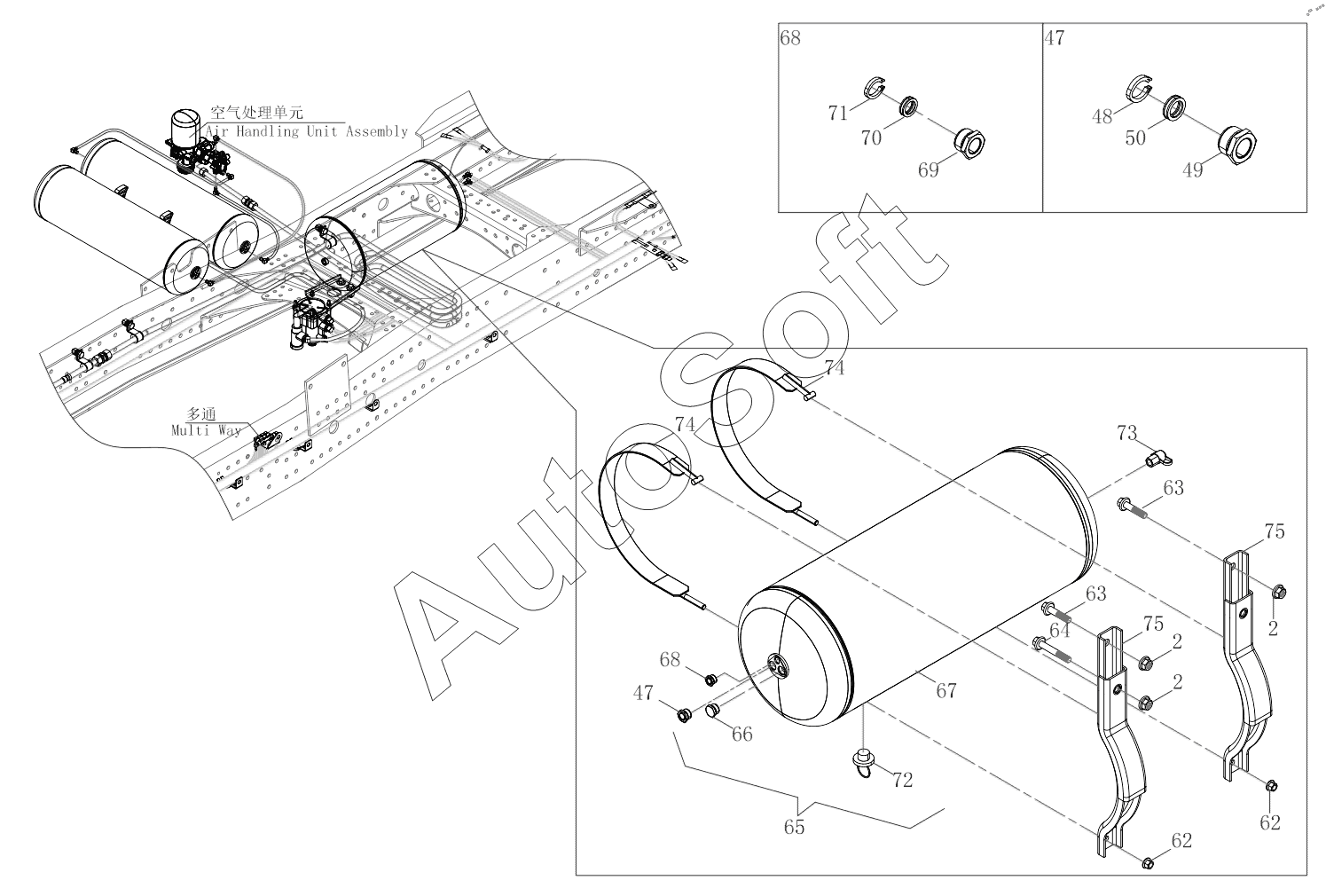

Каталог запасных частей к технике: FAW CA4250 (2018). Air Reservoir Device Assembly
2
2
2
47
47
48
49
50
62
62
63
63
64
65
66
67
68
68
69
70
71
72
73
74
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3500M10-DZ713-001 | 3***1 | Air Reservoir Device Assembly | |
| 1 | Q***T | Шестигранный фланцевый болт | |
| 2 | C***4 | Гайка | |
| 3 | Q***T | Болт | |
| 4 | 3***0 | Combination Air Storage Tank Inner Cushion Block | |
| 5 | 3***A | Backing Block | |
| 6 | 3***0 | Backing Block | |
| 7 | 3***6 | Battery Cover Assy | |
| 8 | 3***0 | Резиновый амортизатор аккумулятора | |
| 9 | 3***9 | Air Supply Unit Assembly | |
| 10 | 3***2 | Air Reservoir And Battery Bracket Assy | |
| 11 | 3***5 | Strap II Assembly | |
| 12 | 3***5 | Strap I Assembly | |
| 13 | C***0 | Hexagon socket head cap screw | |
| 14 | 3***6 | Gasket-Reservoir | |
| 15 | 3***5 | Cushion-Band Assembly | |
| 16 | T***6 | Пластмассовая петля | |
| 17 | Q***0 | Пружинная шайба | |
| 18 | C***0 | Гайка | |
| 19 | C***5 | Болт | |
| 20 | 3***S | Pipe Bundle Bracket | |
| 21 | C***5 | Болт | |
| 22 | Q***2 | Пружинная шайба | |
| 23 | C***2 | Гайка | |
| 24 | Q***) | Hexagon Head Bolt-Thin Tooth | |
| 25 | 3***9 | Bracket-Air Handling Unit | |
| 26 | 3***9 | Bracket | |
| 27 | C***6 | Болт | |
| 28 | Q***8 | Пружинная шайба | |
| 29 | 3***9 | Straight Pipe Connector | |
| 30 | 3***9 | Hexagon Flat Nut | |
| 31 | Q***4 | Quick Insert And Air Brake Meter Pipe Assembly | |
| 32 | 3***9 | Air Pipe Assembly | |
| 33 | 3***9 | Air Pipe Assembly | |
| 34 | 3***9 | Air Pipe Assembly | |
| 35 | 3***9 | Bracket | |
| 36 | 3***A | Air Handling Unit And Pipe Joint Assembly | |
| 37 | C***2 | Уплотнительное кольцо | |
| 38 | C***2 | Washer | |
| 39 | 3***A | Silencer Assy | |
| 40 | 3***E | Заглушка | |
| 41 | 3***1 | Straight Pipe Connector | |
| 42 | 3***A | Air Control Unit | |
| 43 | 3***A | Four Circuit Protection Valve | |
| 44 | 3***A | Combination Air Dryer Assy | |
| 45 | 3***A | Элемент пневмопровода со штуцером | |
| 46 | C***6 | Уплотнительное кольцо | |
| 47 | 3***0 | M22 Fast Plug Connector Body Logic Assembly | |
| 48 | 3***0 | Circlip (d12) | |
| 49 | 3***0 | Threaded Sleeve (M22) With Seal Ring Assy | |
| 50 | 3***0 | Special Shaped Seal Ring (d15.2) | |
| 51 | T***6 | Пластмассовый хомут | |
| 52 | 3***0 | Pipe Bundle Bracket | |
| 53 | C***0 | Шестигранный болт | |
| 54 | 3***9 | Right Air Reservoir and Its Pipe Connector Assembly | |
| 55 | 3***0 | Клапан слива воды | |
| 56 | 3***A | Уплотнительное кольцо | |
| 57 | 3***4 | To Detect Joint | |
| 58 | 3***8 | Right Air Reservoir Assembly | |
| 59 | 3***0 | Baroceptor Assembly | |
| 60 | 3***9 | Left Air Reservoir and Its Pipe Connector Assembly | |
| 61 | 3***8 | Left Air Reservoir Assembly | |
| 62 | C***0 | Шестигранная гайка | |
| 63 | Q***0 | Шестигранный фланцевый болт | |
| 64 | Q***0 | Шестигранный фланцевый болт | |
| 65 | 3***3 | Air Reservoir With Bracket Assy | |
| 66 | 3***0 | Plug (M22) With Seal Ring Assy | |
| 67 | 3***3 | Air Storage Tank Assy | |
| 68 | 3***0 | M16 Fast Plug Connector Body Logic Assembly | |
| 69 | 3***0 | Threaded Sleeve (M16) With Seal Ring Assy | |
| 70 | 3***0 | Special Shaped Seal Ring (d9.7) | |
| 71 | 3***0 | Circlip (d10) | |
| 72 | 3***0 | Water Drainage Valve Assembly | |
| 73 | 3***4 | To Detect Joint | |
| 74 | 3***W | Strap Assembly-Sub ir Reservoir | |
| 75 | 3***A | Стойка в сборе-вспомогательный ресивер |
