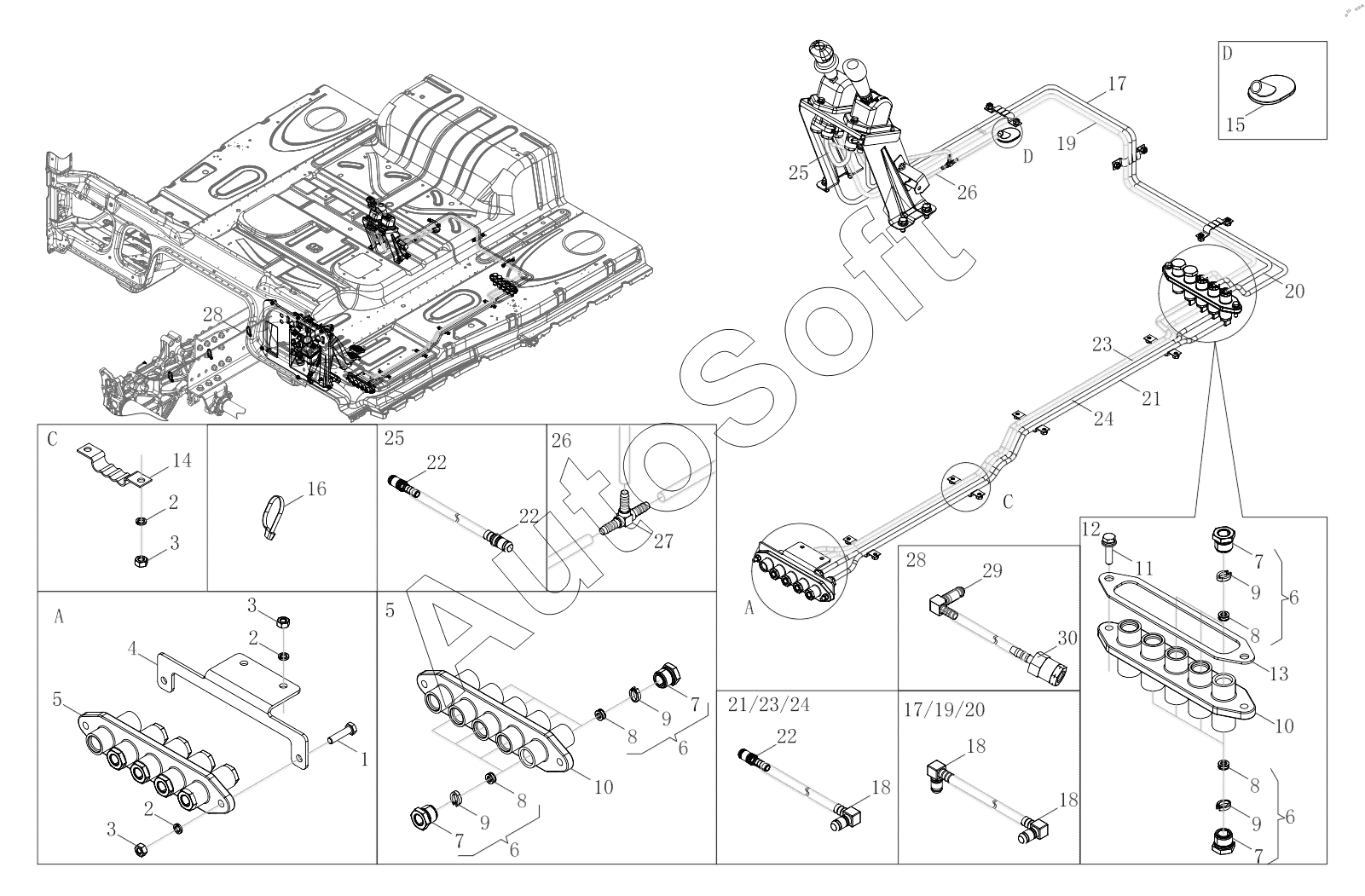

Каталог запасных частей к технике: FAW CA4250 (2018). Cab Air Brake Pipeline Assembly
15
30
29
28
28
27
26
26
25
25
24
24
23
23
22
22
22
21
21
20
20
19
19
18
18
18
17
17
16
14
13
12
11
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
6
6
5
5
4
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506G50-1500-003 | 3***3 | Cab Air Brake Pipeline Assembly | |
| 1 | C***5 | Болт | |
| 2 | Q***6 | Пружинная шайба | |
| 3 | C***6 | Шестигранная гайка | |
| 4 | 3***3 | Multi-way Joint Bracket | |
| 5 | 3***0 | Multi-way Joint Assembly | |
| 6 | 3***0 | M16 Fast Plug Connector Body Logic Assembly | |
| 7 | 3***0 | Threaded Sleeve (M16) With Seal Ring Assy | |
| 8 | 3***0 | Special Shaped Seal Ring (d9.7) | |
| 9 | 3***0 | Circlip (d10) | |
| 10 | 3***3 | Multi-way Joint | |
| 11 | C***5 | Болт | |
| 12 | 3***0 | Multi-way Joint Assembly | |
| 13 | 3***3 | Washer | |
| 14 | 3***A | Трубожержатель | |
| 15 | 3***3 | Shield Bush-Exhaust Pipe | |
| 16 | T***6 | Пластмассовый хомут | |
| 17 | 3***0 | Air Pipe Assembly-Trailer Manual Valve Vent 21 to Multi-way Joint | |
| 18 | 3***0 | Elbow Fast Plug Connector Assembly-Nylon Pipe Connection (d10-8) | |
| 19 | 3***0 | Air Pipe Assembly-Manual Valve Vent 21 to Multi-way Joint 1 | |
| 20 | 3***0 | Air Pipe Assembly-Manual Valve Vent 1 to Multi-way Joint 1 | |
| 21 | 3***0 | Air Pipe Assembly-Multi-way Joint 1 to Multi-way Joint 2 | |
| 22 | 3***0 | Straight Fast Plug Connector Assembly-Nylon Pipe Connection (d10 | |
| 23 | 3***0 | Air Pipe Assembly-Multi-way Joint 1 to Multi-way Joint 2 | |
| 24 | 3***0 | Air Pipe Assembly-Multi-way Joint 1 to Multi-way Joint 2 | |
| 25 | 3***0 | Air Pipe Assembly-Manual Valve Vent 22 to Trailer Manual Valve Ai | |
| 26 | 3***0 | Air Pipe Assembly-Manual Valve Air Exhaust | |
| 27 | 3***0 | T-Way Connector-Nylon Pipe Connection (3X8) | |
| 28 | 3***0 | Air Pipe Assembly-Air Horn Air Intake | |
| 29 | 3***0 | Elbow Fast Plug Connector Assembly-Nylon Pipe Connection (d6-6) | |
| 30 | 3***0 | Transit Connector Assembly (NG6-NW4) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
