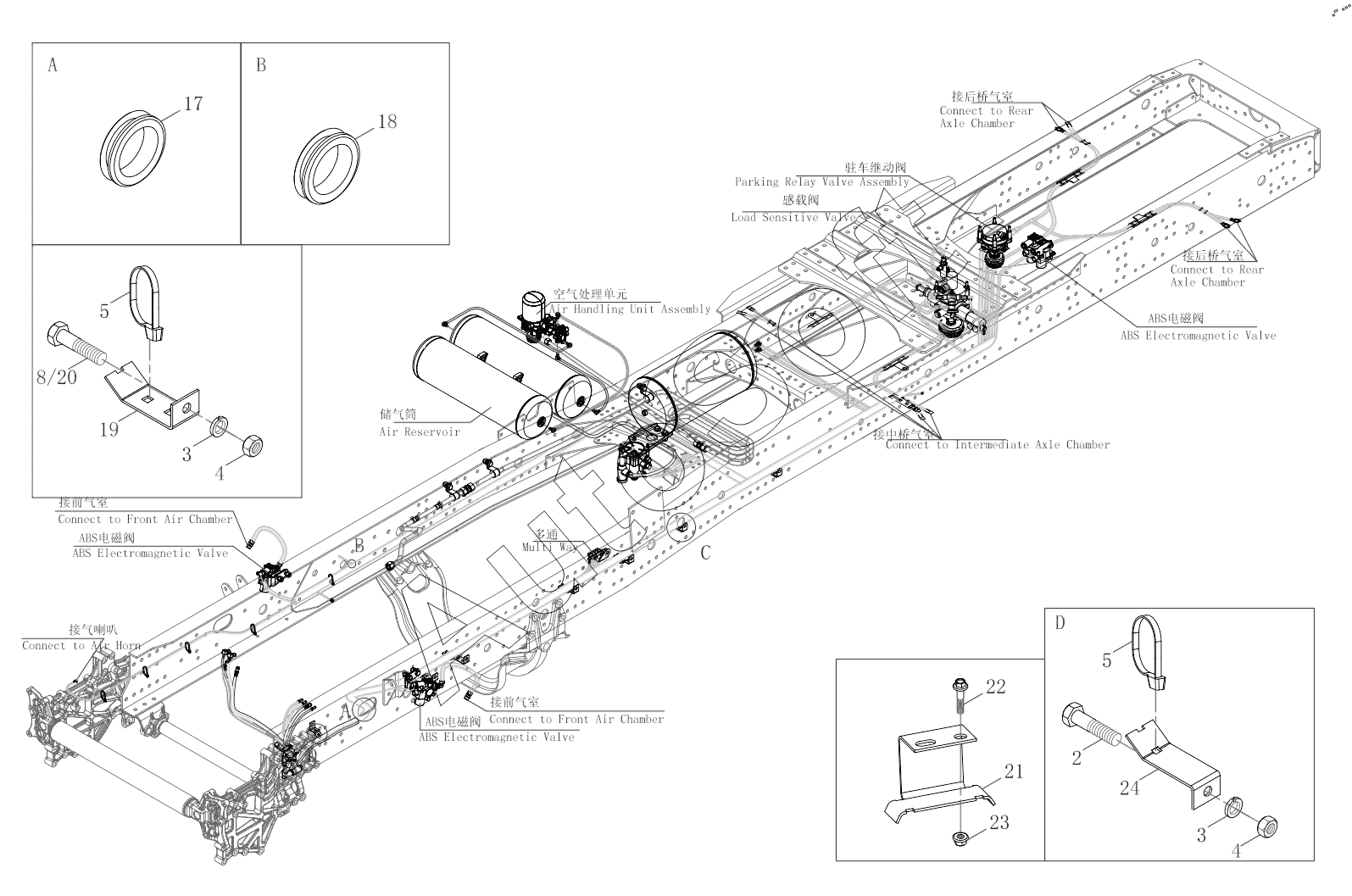

Каталог запасных частей к технике: FAW CA4250 (2018). Chassis Air Brake Pipeline Assembly
21
22
23
24
20
2
3
3
4
4
5
5
8
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506M00-DZ713-001 | 3***1 | Chassis Air Brake Pipeline Assembly | |
| 1 | 3***V | Main Wire Harness Bracket | |
| 2 | C***5 | Шестигранный болт | |
| 3 | Q***4 | Пружинная шайба | |
| 4 | C***4 | Гайка | |
| 5 | T***6 | Пластмассовый хомут | |
| 6 | T***6 | Пластмассовый хомут | |
| 7 | 3***2 | Pipe Bundle BracketI | |
| 8 | C***5 | Болт | |
| 9 | 3***3 | Pipe Bundle Assembly | |
| 10 | 3***0 | Front Wall Pipe Bundle Bracket Assembly | |
| 11 | Q***T | Шестигранный фланцевый болт | |
| 12 | T***2 | Spl маленькая шестигранная стопорная гайка с фланцем | |
| 13 | 3***0 | Front Wall Pipe Bundle Bracket Assembly | |
| 14 | C***0 | Болт | |
| 15 | Q***8 | Пружинная шайба | |
| 16 | C***8 | Гайка | |
| 17 | 3***C | Rubber Seal Ring | |
| 18 | Q***8 | Plastic Shield | |
| 19 | 3***V | Кронштейн пучка трубок | |
| 20 | C***0 | Шестигранный болт | |
| 21 | 3***9 | Chassis Wiring Harness Bracket | |
| 22 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 23 | C***4 | Гайка | |
| 24 | 3***A | Кронштейн трубного пучка | |
| 25 | 3***7 | Protective Support-Trailer Tube | |
| 26 | 3***0 | Pipe Bundle Bracket | |
| 27 | Q***0 | Air Brake Nylon Pipe Assembly | |
| 28 | 3***0 | Air Pipe Assembly | |
| 29 | 3***0 | Air Pipe Assembly | |
| 30 | 3***0 | Air Pipe Assembly | |
| 31 | 3***W | Bracket | |
| 32 | C***0 | Болт с шестигранной головкой | |
| 33 | Q***5 | Пружинная шайба | |
| 34 | C***5 | Гайка | |
| 35 | 3***0 | Auxiliary Air Supply Module Assembly | |
| 36 | 3***0 | Auxiliary Air Supply Module | |
| 37 | 3***0 | M10 Quick Plug Connector Body Logic Assembly | |
| 38 | 3***0 | Threaded Sleeve (M10) With Seal Ring Assy | |
| 39 | 3***0 | Circlip (d6) | |
| 40 | 3***0 | Special Shaped Seal Ring (d6.5) |
