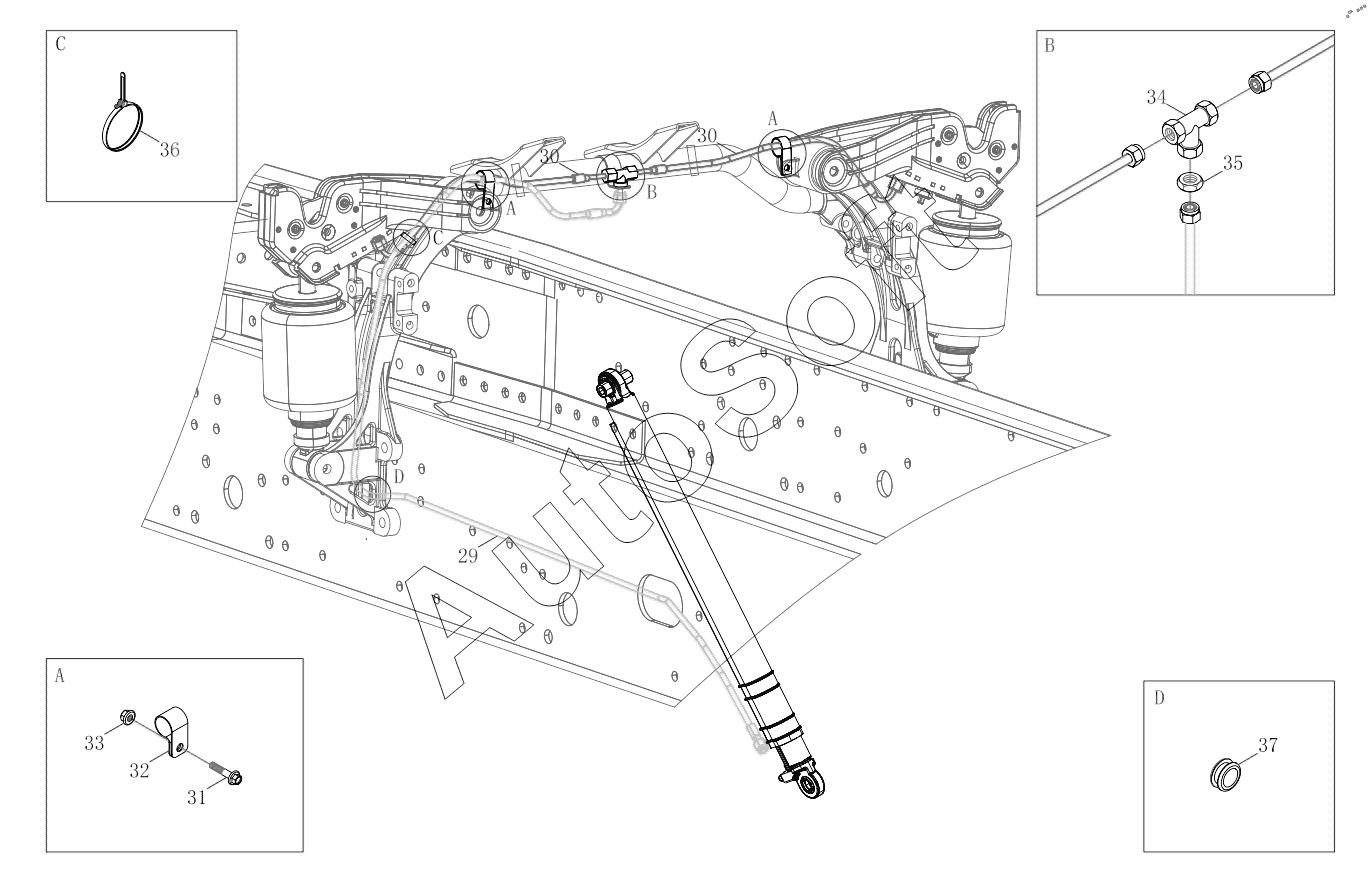

Каталог запасных частей к технике: FAW CA4250 (2018). Cab Tipping Assembly-Lower Assembly (Bottoms)
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5002M01-DZ700-001 | 5***1 | Cab Tipping Assembly-Lower Assembly | |
| 1 | 5***0 | Cab Flip Hydraulic Cylinder Assembly | |
| 2 | 5***3 | Pivot-Hydraulic Cylinder Lower Fixed Piont | |
| 3 | 5***3 | Hydraulic Cylinder Lower Fixed Bracket | |
| 4 | 5***1 | Подушка - нижняя неподвижная точка гидравлического цилиндра | |
| 5 | Q***8 | Шайба | |
| 6 | Q***T | Шестигранный фланцевый болт толстый стержень | |
| 7 | Q***T | Шестигранный фланцевый болт толстый стержень | |
| 8 | Q***T | Шестигранный фланцевый болт толстый стержень | |
| 9 | C***6 | Гайка | |
| 10 | Q***T | Шестигранная контргайка | |
| 11 | 5***4 | Cab Flip Operation Instruction Warning Plate | |
| 12 | 5***0 | Электрогидронасос подъема кабины | |
| 13 | 5***0 | Electric hydraulic Pump Relay Assy-Cargo Lifting | |
| 14 | 5***0 | Electric hydraulic Pump Motor Assy-Cargo Lifting | |
| 15 | 5***3 | Electric Pump Bracket | |
| 16 | C***6 | Болт | |
| 17 | C***5 | Болт | |
| 18 | C***0 | Гайка | |
| 19 | C***6 | Комбинированный болт | |
| 20 | 5***0 | Manual Pump Assy-Cab Lifting | |
| 21 | C***0 | Болт | |
| 22 | 5***3 | Hydraulic Tipping Switch Bracket | |
| 23 | 3***1 | Выключатель гидравлического опрокидывания в сборе | |
| 24 | 5***3 | Manual Pump Bracket | |
| 25 | 5***0 | Strong Pipe Assembly | |
| 26 | 5***0 | Slim Pipe Assembly | |
| 27 | 5***0 | Oil Pipe Assembly-Hydraulic Cylinder Oil Inlet | |
| 28 | 5***0 | Oil Pipe Assembly-Hydraulic Cylinder Oil Outlet | |
| 29 | 5***4 | Oil Pipe Assembly-Manual Pump to Tee Joint | |
| 30 | 5***4 | Oil Pipe Assembly-Hydraulic Lock to Tee Joint | |
| 31 | Q***0 | Болт | |
| 32 | Q***0 | Single tube clamp | |
| 33 | C***6 | Гайка | |
| 34 | 5***A | Adjustable T-Unions--Body | |
| 35 | C***2 | Гайка | |
| 36 | T***6 | Резиновая лента | |
| 37 | 1***2 | Protective Ring-Oil Pipe |
