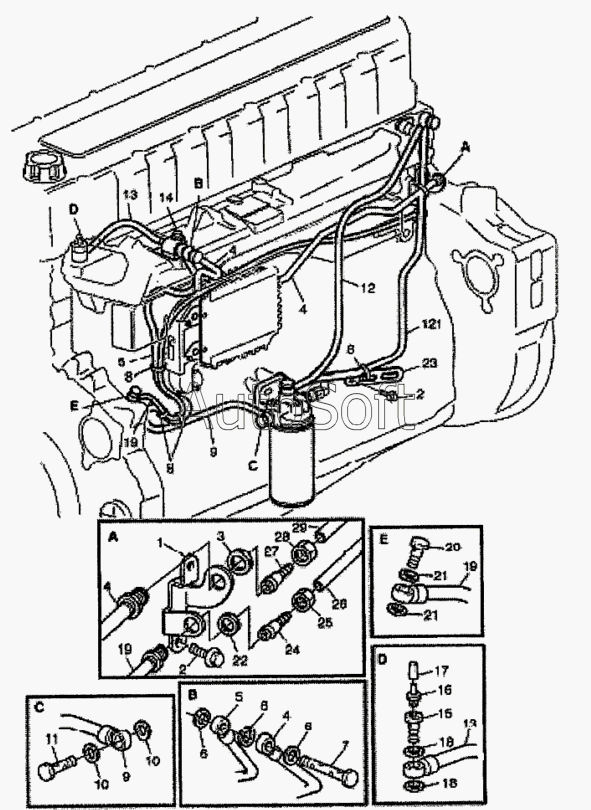

Каталог запасных частей к технике: Volvo FH12 (2005). Топливные магистрали на двигателе
24
16
17
18
18
19
19
19
20
21
21
22
23
15
25
26
27
28
29
121
1
14
13
13
13
13
12
11
10
10
9
9
8
8
8
7
6
6
6
5
5
5
5
4
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кронштейн | |
| 2 | 9***0 | Болт с фланцем | |
| 3 | 9***8 | Гайка | |
| 4 | 3***5 | Топливная трубка | |
| 5 | 3***7 | Топливная трубка | |
| 5 | 3***8 | Топливная трубка | |
| 6 | 1***6 | Прокладка | |
| 7 | 3***9 | Сливной клапан | |
| 8 | 9***1 | Хомут | |
| 9 | 2***5 | Топливная трубка | |
| 10 | 1***6 | Прокладка | |
| 11 | 9***6 | Болт с отверстием | |
| 12 | 2***0 | Топливная трубка фильтр-головка цилиндров | |
| 13 | 2***1 | Топливная трубка | |
| 13 | 3***6 | Топливная трубка | |
| 14 | 9***0 | Болт с фланцем | |
| 15 | 2***4 | Болт с отверстием | |
| 16 | 1***1 | Ниппель прокачки | |
| 17 | 6***6 | Резиновый колпачок | |
| 18 | 1***6 | Прокладка | |
| 19 | 8***6 | Обратная топливная трубка | |
| 20 | 7***3 | Болт с отверстием | |
| 21 | 9***0 | Прокладка | |
| 22 | 9***9 | Гайка | |
| 23 | 9***4 | Кронштейн | |
| 24 | 1***2 | Ниппель | |
| 25 | 9***3 | Гайка | |
| 26 | 9***2 | Пластиковая трубка | |
| 27 | 9***3 | Ниппель | |
| 28 | 9***4 | Гайка | |
| 29 | 9***3 | Пластиковая трубка | |
| 121 | 2***0 | Топливная трубка фильтр-головка цилиндров | |
| 121 | 2***0 | Топливная трубка фильтр-головка цилиндров |
