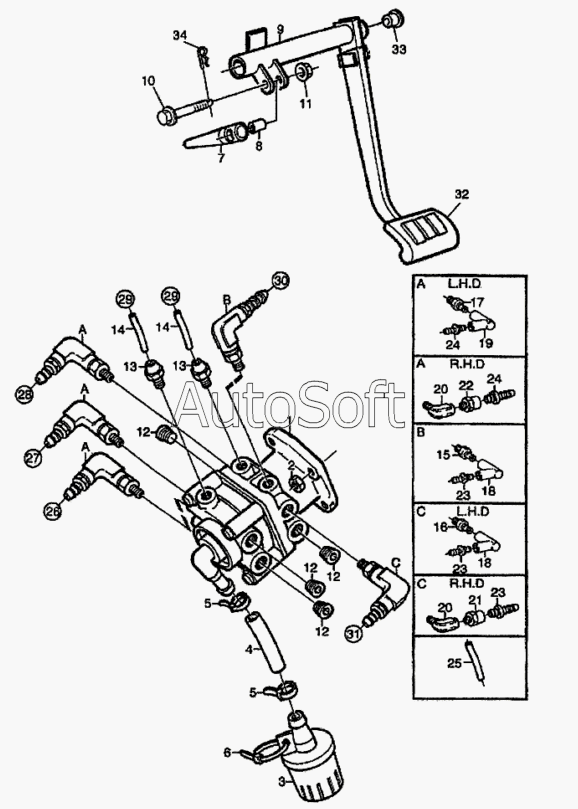

Каталог запасных частей к технике: Volvo FH12 (2005). Клапан педали тормоза
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
18
19
20
20
21
22
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Тормозной клапан | |
| 2 | 9***5 | Гайка с фланцем | |
| 3 | 6***0 | Глушитель | |
| 4 | 9***9 | Пластиковый шланг | |
| 5 | 9***4 | Хомут | |
| 6 | 9***1 | Хомут | |
| 7 | 1***9 | Нажимная тяга | |
| 8 | 1***1 | Распорная втулка | |
| 9 | 8***5 | Педаль | |
| 9 | 8***6 | Педаль | |
| 10 | 9***0 | Болт с фланцем | |
| 11 | 9***5 | Гайка с фланцем | |
| 12 | 9***3 | Пробка | |
| 13 | 9***9 | Ниппель | |
| 14 | 9***0 | Пластиковая трубка | |
| 15 | 9***4 | Ниппель | |
| 16 | 9***6 | Ниппель | |
| 17 | 9***7 | Ниппель | |
| 18 | 9***8 | Угловое соединение | |
| 19 | 9***9 | Угловое соединение | |
| 20 | 9***2 | Угловое соединение | |
| 21 | 9***6 | Ниппель | |
| 22 | 9***7 | Ниппель | |
| 23 | 9***5 | Ниппель | |
| 24 | 9***6 | Ниппель | |
| 25 | 9***2 | Пластиковая трубка | |
| 25 | 9***3 | Пластиковая трубка | |
| 26 | [***] | К клапану быстрого оттормаживания | |
| 26 | [***] | К клапану быстрого оттормаживания | |
| 27 | [***] | К ресиверу | |
| 28 | [***] | К 4-х ходовому предохранительному клапану | |
| 29 | [***] | К плате педалей | |
| 30 | [***] | К контрольному клапану | |
| 31 | [***] | К управляющему клапану | |
| 32 | 8***3 | Педаль | |
| 33 | 6***2 | Втулка | |
| 34 | 6***2 | Блокирующая пружина |
