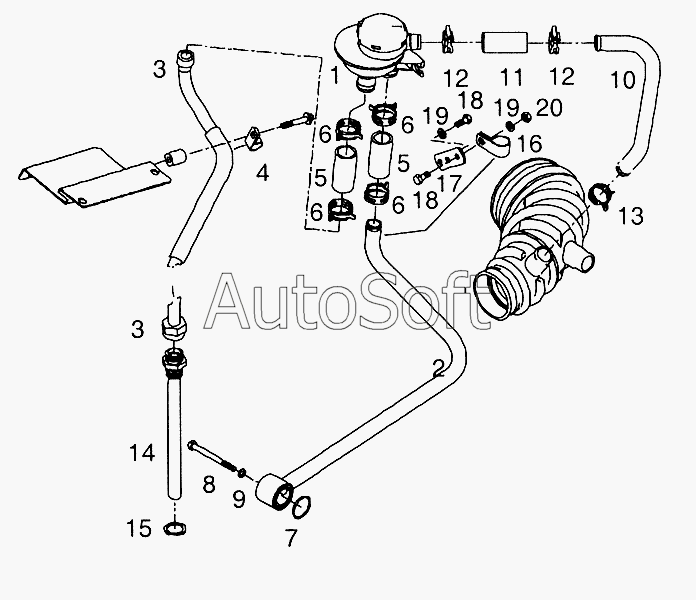

Каталог запасных частей к технике: MAN TGL (2005). Сапун
10
20
19
19
18
18
17
16
15
14
13
12
12
11
1
9
8
7
6
6
6
6
5
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Маслоотделитель с клапаном регуляции давления | |
| 2 | 5***7 | Сливной трубопровод 22x1,5-ST35NBK | |
| 3 | 5***5 | Сливной трубопровод 18x1,5-ST35NBK | |
| 3 | 5***1 | Сливной трубопровод | |
| 4 | 0***7 | Крепежная скоба | |
| 5 | 5***0 | Рукав 25х65+-2-1 | |
| 6 | 5***1 | Пружинный зажим 35x12-CK75 | |
| 7 | 0***7 | Уплотнение круглого сечения 32x2,5B-ACM1-60 | |
| 8 | 0***2 | Болт M8x85-8,8-MAN183-B1 | |
| 9 | 0***5 | Прокладка из эластомера 8,7x14x1-ST/FPM1-80 | |
| 10 | 5***2 | Сливной трубопровод 22x1,5-ST35NBK | |
| 11 | 5***6 | Рукав 22x65-1 | |
| 12 | 5***6 | Пружинный зажим 29x12-CK75 | |
| 13 | 5***6 | Пружинный зажим 29x12-CK75 | |
| 14 | 5***8 | Возвратный масляный трубопровод | |
| 15 | 0***2 | Уплотнение A24x29-CU | |
| 16 | 0***7 | Крепежная скоба | |
| 17 | 5***5 | Стыковая накладка 25x3x69-20-45-9/9/9-ST37-2-10 | |
| 18 | 0***2 | Болт с шестигранной головкой M8x20-8,8-C3J | |
| 19 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 20 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B1 |
