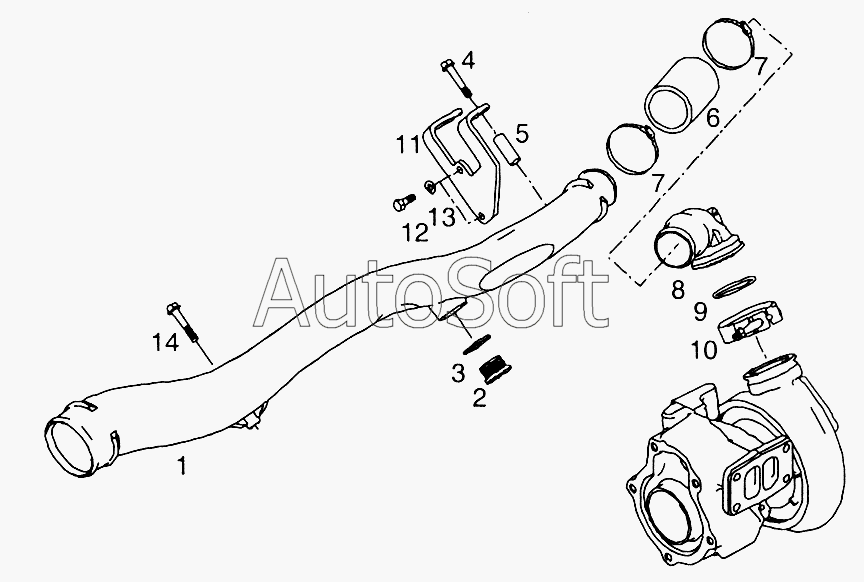

Каталог запасных частей к технике: MAN TGL (2005). Питающий воздушный трубопровод и колено промежуточного охладителя
1
2
3
4
4
5
6
7
7
8
9
10
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Питающий воздушный трубопровод | |
| 2 | 0***1 | Сливная пробка M30x1,5-ST-A3C | |
| 3 | 0***4 | Уплотнение из эластомера 31x39x2-ST/FPM1-80 | |
| 4 | 0***5 | Болт с шестигранной головкой с фланцем M8x25-10,9-MAN183-B1 | |
| 4 | 0***7 | Болт с шестигранной головкой с фланцем M8x100-10,9-MAN183-B1 | |
| 5 | 5***1 | Втулка 9x18x50-ST35NBK | |
| 6 | 5***7 | Рукав 50x90-7L | |
| 7 | 0***1 | Хомут AS56-63M | |
| 8 | 5***6 | Колено промежуточного охладителя | |
| 9 | 0***3 | Уплотнение круглого сечения 52x3B-FPM1-70-GN | |
| 10 | 5***2 | Хомут 72x20-W1-2 | |
| 11 | 5***7 | Кронштейн | |
| 11 | 5***5 | Кронштейн | |
| 12 | 0***7 | Болт с шестигранной головкой M8x22-8,8-C3J | |
| 12 | 0***2 | Болт с шестигранной головкой M8x20-8,8-C3J | |
| 13 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 14 | 0***9 | Болт с шестигранной головкой с фланцем M8x45-10,9-MAN183-B1 |
