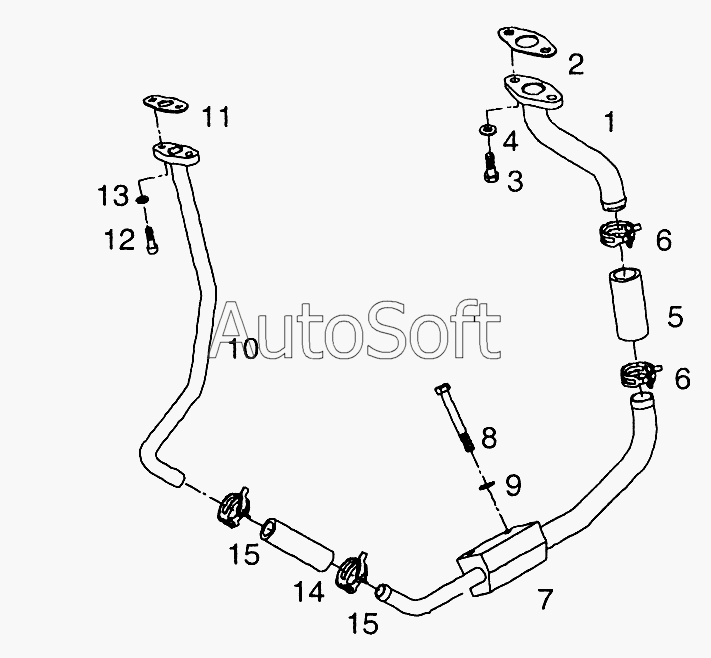

Каталог запасных частей к технике: MAN TGL (2005). Возвратный масляный трубопровод турбокомпрессора
1
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Возвратный масляный трубопровод 22x1,5-ST35NBK | |
| 1 | 5***4 | Возвратный масляный трубопровод | |
| 2 | 5***6 | Прокладка | |
| 3 | 0***3 | Болт с шестигранной головкой M8x20-8,8-MAN183-B1 | |
| 4 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 5 | 5***6 | Рукав 22x65-1 | |
| 6 | 5***6 | Пружинный зажим 29x12-CK75 | |
| 7 | 5***3 | Трубопровод | |
| 7 | 5***8 | Трубопровод | |
| 8 | 0***1 | Болт с шестигранной головкой M8x50-8,8-MAN183-B1 | |
| 8 | 0***0 | Болт с шестигранной головкой с фланцем M8x50-10,9-MAN183-B1 | |
| 9 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 10 | 5***9 | Возвратный масляный трубопровод 15x1,5-ST35NBK | |
| 10 | 5***5 | Возвратный масляный трубопровод | |
| 11 | 5***8 | Прокладка | |
| 12 | 0***7 | Болт с цилиндрической головкой M6x20-8,8-A2C | |
| 13 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 14 | 5***8 | Рукав 15x75-1 | |
| 15 | 5***4 | Пружинный зажим 23x12-CK75 |
