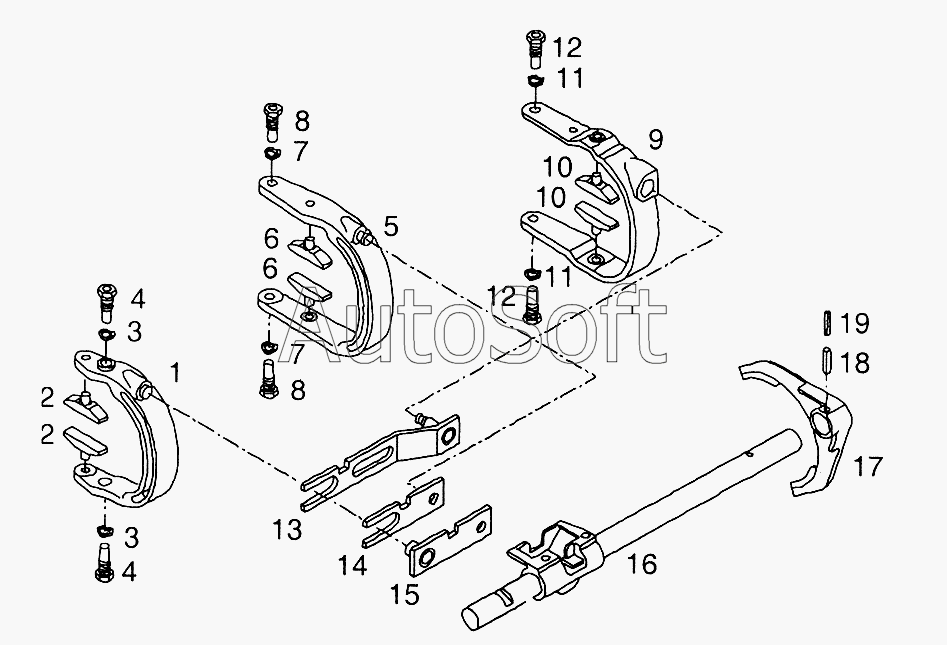

Каталог запасных частей к технике: MAN TGL (2005). Механизм переключения передач
10
10
19
18
17
16
15
14
13
12
12
11
11
1
9
8
8
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Управляющая скоба | |
| 2 | 8***8 | Плашка скольжения | |
| 3 | 8***0 | Пружинная шайба | |
| 4 | 8***8 | Шарнирный болт M18x1,5x48,5-14F8-C45K-A3C | |
| 5 | 8***4 | Управляющая скоба | |
| 6 | 8***8 | Плашка скольжения | |
| 7 | 8***0 | Пружинная шайба | |
| 8 | 8***8 | Шарнирный болт M18x1,5x48,5-14F8-C45K-A3C | |
| 9 | 8***3 | Управляющая скоба | |
| 10 | 8***7 | Плашка скольжения | |
| 11 | 8***0 | Пружинная шайба | |
| 12 | 8***8 | Шарнирный болт | |
| 13 | 8***6 | Установочный шток 1-й/2-й передачи | |
| 14 | 8***7 | Установочный шток 3-й/4-й передачи | |
| 15 | 8***8 | Установочный шток 5-й/6-й передачи | |
| 16 | 8***0 | Вал переключения | |
| 17 | 8***0 | Вилка включения передачи | |
| 18 | 0***4 | Штифт 6x28-ST | |
| 19 | 0***4 | Штифт 3,5x28-ST |
