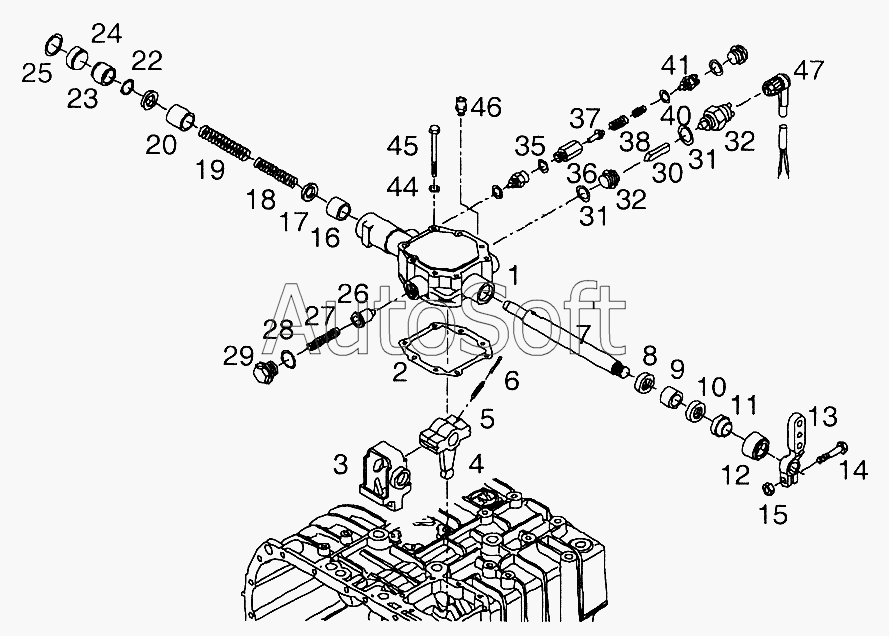

Каталог запасных частей к технике: MAN TGL (2005). Корпус механизма управления переключением передач
32
32
24
25
26
26
26
27
28
29
30
31
31
23
35
36
37
38
40
41
44
45
46
47
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Корпус механизма управления переключением передач | |
| 2 | 8***9 | Прокладка | |
| 3 | 8***5 | Фиксатор | |
| 4 | 8***9 | Палец | |
| 5 | 0***7 | Установочный штифт 8x35-ST | |
| 6 | 0***7 | Установочный штифт 5x36-ST | |
| 7 | 8***6 | Управляющий вал | |
| 8 | 8***7 | Сальник 25x32x5-NBR | |
| 9 | 8***5 | Втулка (A=20,00) | |
| 10 | 0***9 | Уплотнение B25x35x7-NB | |
| 11 | 8***2 | Защитный колпачок | |
| 12 | 8***6 | Крышка | |
| 13 | 8***7 | Рычаг переключения U228 | |
| 14 | 0***9 | Болт с шестигранной головкой M10x40-10,9-MAN183-A3C | |
| 15 | 0***5 | Шестигранная гайка M10-10-MAN183-B1 | |
| 16 | 8***5 | Втулка (A=20,00) | |
| 17 | 8***3 | Шайба 22,1x31,6x3-ST | |
| 18 | 8***3 | Пружина сжатия | |
| 19 | 8***7 | Пружина сжатия | |
| 20 | 8***9 | Втулка (A=24,50) | |
| 22 | 0***3 | Стопорное кольцо 16x1,50-ZNPHR3F | |
| 23 | 8***0 | Крышка | |
| 24 | 8***2 | Шайба 31,8x1-ST | |
| 25 | 0***9 | Стопорное кольцо 32x1,20-ZNPHR5F | |
| 26 | 8***6 | Втулка (A=28,55) | |
| 26 | 8***8 | Втулка (A=28,40) | |
| 26 | 8***9 | Втулка (A=28,25) | |
| 27 | 8***3 | Пружина сжатия | |
| 28 | 0***2 | Уплотнение A24x29-AL | |
| 29 | 0***8 | Сливная пробка M24x1,5-ST-A3C | |
| 30 | 8***1 | Пробка | |
| 31 | 8***3 | Шайба 18,4x27x2,2-ST37 | |
| 32 | 8***3 | Байонетный фиксатор датчика | |
| 35 | 0***4 | Шайба 16x22x1-ST2K50 | |
| 36 | 8***0 | Резьбовая втулка | |
| 37 | 8***5 | Защелка | |
| 38 | 8***4 | Пружина сжатия | |
| 40 | 8***2 | Байонетный фиксатор датчика | |
| 41 | 8***2 | Байонетный фиксатор датчика | |
| 44 | 0***0 | Пружинная шайба B8-FST-A3C | |
| 45 | 0***9 | Болт M8x70-8,8-MAN183-B1 | |
| 46 | 8***5 | Разъем G-U6-EM10x1KEG-CUZN/203 | |
| 47 | 8***1 | Разъем C4-32,0-2, 5-CODE1/ST-SW/SW BA7 |
