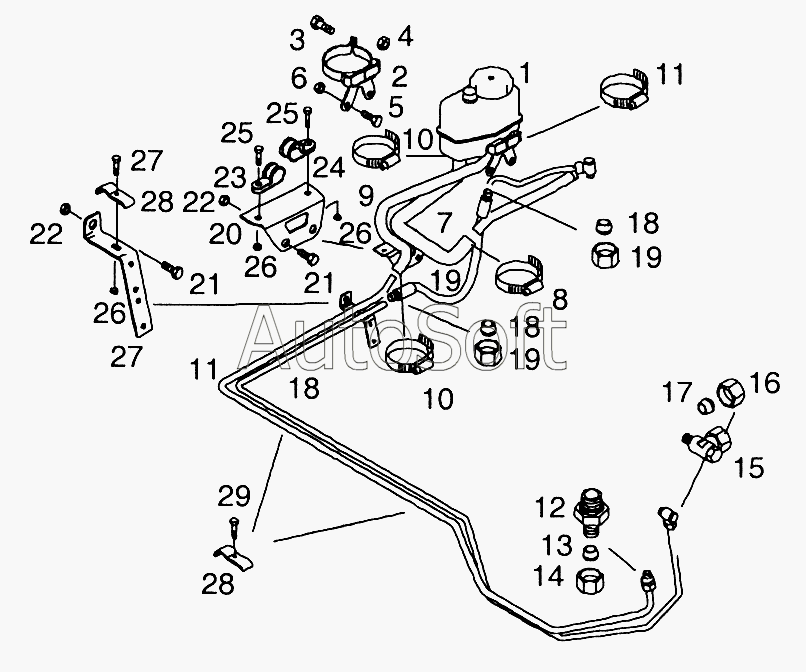

Каталог запасных частей к технике: MAN TGL (2005). Бачок гидравлической жидкости рулевого управления
15
29
28
28
27
27
27
26
26
26
25
25
24
23
22
21
21
20
19
19
19
18
18
18
17
16
1
14
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Бачок | |
| 2 | 8***5 | Кронштейн бачка | |
| 3 | 0***0 | Фиксирующий болт с шестигранной головкой M8x25-10,9-MAN183-B1 | |
| 4 | 0***8 | Фиксирующая шестигранная гайка M8-10-MAN183-B1 | |
| 5 | 0***0 | Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 | |
| 6 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 7 | 8***1 | Рукав 22x22-MAN333-N1 | |
| 8 | 0***1 | Хомут AL27-31 | |
| 9 | 8***9 | Рукав MAN333-N1-15 | |
| 10 | 0***8 | Хомут AL22-26 | |
| 11 | 8***6 | Трубопровод давления 15x1,5 | |
| 12 | 0***5 | Прямой штуцер L15B-M-ST-A4C | |
| 13 | 0***5 | Соединительная гайка AL15-FLPST-MAN183-B1 | |
| 14 | 0***9 | Зажимное кольцо AL15-ST-A3C | |
| 15 | 0***7 | Вращающееся соединение L12M-A4C | |
| 16 | 0***4 | Соединительная гайка AL12-FLPST-MAN183-R1 | |
| 17 | 0***8 | Зажимное кольцо S12-ST-A3D | |
| 18 | 8***5 | Трубопровод давления 12x1,5 | |
| 19 | 0***4 | Рукав 1ST-10DDx370-ZSK | |
| 20 | 8***7 | Кронштейн | |
| 21 | 0***0 | Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1 | |
| 22 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 23 | 0***6 | Скоба D1-24x20-W1-EPDM-2 | |
| 24 | 0***6 | Скоба D1-32x20-W1-EPDM-2 | |
| 25 | 0***8 | Фиксирующий болт с шестигранной головкой M6x20-10,9-MAN183-A2C | |
| 26 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 27 | 8***7 | Уголок | |
| 28 | 8***0 | Скоба 12/18-6-ST37-2-A4C | |
| 29 | 0***7 | Болт с шестигранной головкой M6x30-8,8-MAN183-B1 |
