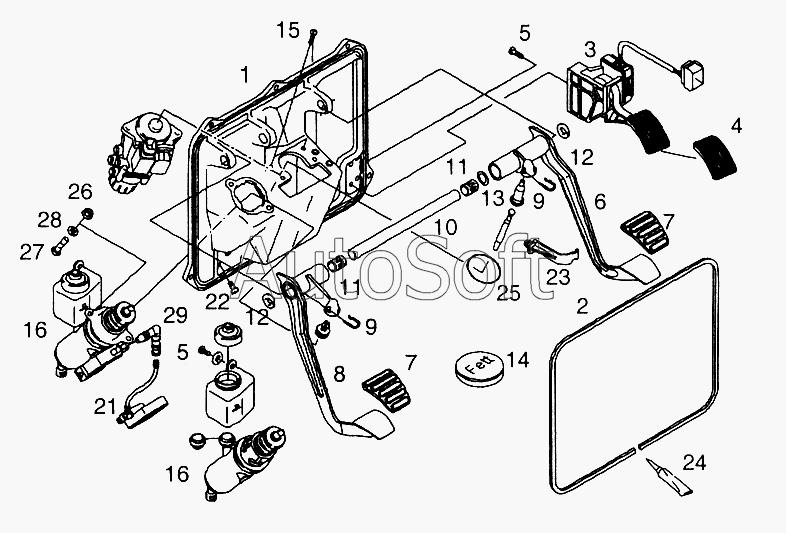

Каталог запасных частей к технике: MAN TGL (2005). Элементы блока педалей
1
1
2
3
4
5
5
6
7
7
8
9
9
10
11
11
12
12
13
13
13
14
15
16
16
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Кронштейн педали | |
| 1 | 8***2 | кронштейн педали | |
| 2 | 8***4 | Уплотнение круглого сечения 490x6-MOOSGUMMI | |
| 3 | 8***0 | Датчик положения педали | |
| 4 | 8***0 | Педаль акселератора | |
| 5 | 0***7 | Винт CEM8x23-8,8-T40-MAN183-B1 | |
| 6 | 8***4 | Педаль тормоза | |
| 7 | 8***6 | Накладка на педаль | |
| 8 | 8***9 | Педаль сцепления | |
| 9 | 8***5 | Скоба | |
| 10 | 8***1 | Вал педалей | |
| 11 | 0***5 | Игольчатый подшипник HK2020 | |
| 12 | 0***6 | Фиксирующая шайба 19-ZNPHR3F | |
| 13 | 0***8 | Шайба 20x28x0,5-ST2K50 | |
| 13 | 0***8 | Шайба 20x28x1-ST2K50 | |
| 13 | 0***8 | Шайба 20x28x1,5-ST2K50 | |
| 14 | L***R | Универсальная смазка | |
| 15 | 0***2 | Болт с цилиндрической головкой M8x25Z1-8,8-MAN183-B1 | |
| 16 | 8***8 | Главный цилиндр сцепления | |
| 21 | 8***0 | Распределитель | |
| 22 | 0***1 | Винт D6x18-ST-MAN183-B4 | |
| 23 | 8***9 | Кронштейн | |
| 24 | 0***5 | Фиксатор, емкость 50г | |
| 25 | 8***3 | Уплотнение круглого сечения 65x2-MOOSGUMMI | |
| 26 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B1 | |
| 27 | 0***2 | Болт M8x125-8,8-MAN183-B1 | |
| 28 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 29 | 8***7 | Пробка W-S6-D4-CUZN/230 |
