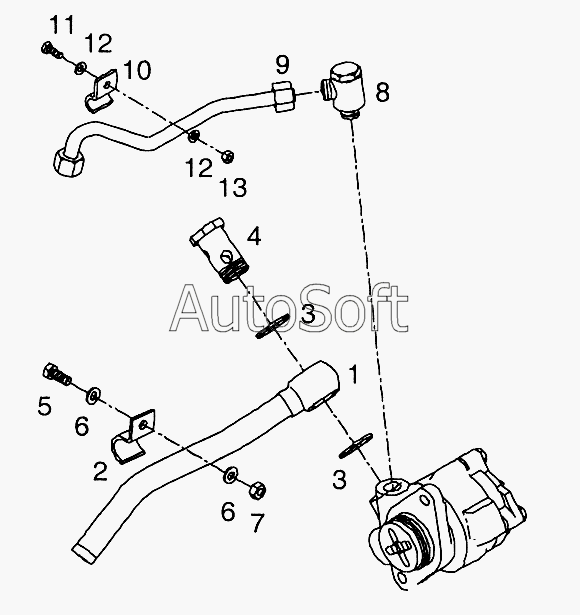

Каталог запасных частей к технике: MAN TGL (2005). Трубопроводы насоса усилителя рулевого управления MAN D0834
7
13
13
12
12
11
11
10
9
8
1
7
6
6
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Всасывающий трубопровод | |
| 1 | 5***2 | Всасывающий трубопровод | |
| 2 | 0***9 | Скоба 22-MAN183-B1 | |
| 3 | 0***2 | Уплотнение из эластомера 26,7x34,93x2-ST/FPM1-80 | |
| 4 | 0***0 | Пустотелый болт 22 | |
| 5 | 0***3 | Болт с шестигранной головкой M8x20-8,8-MAN183-B1 | |
| 5 | 0***4 | Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 | |
| 6 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 7 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 7 | 0***8 | Фиксирующая шестигранная гайка M8-10-MAN183-B1 | |
| 8 | 0***5 | Вращающееся соединение L12M-O,SR+UEM-A4C | |
| 9 | 5***4 | Трубопровод давления 12x1,5-ST35NBK-A4C | |
| 10 | 0***4 | Скоба 12-MAN183-B1 | |
| 11 | 0***1 | Болт с шестигранной головкой M6x16-8,8-MAN183-B1 | |
| 11 | 0***3 | Болт с шестигранной головкой с фланцем M6x16-10,9-MAN183-B1 | |
| 12 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 13 | 0***2 | Шестигранная гайка M6-8-MAN183-B1 | |
| 13 | 0***7 | Фиксирующая шестигранная гайка M6-10-MAN183-B1 |
