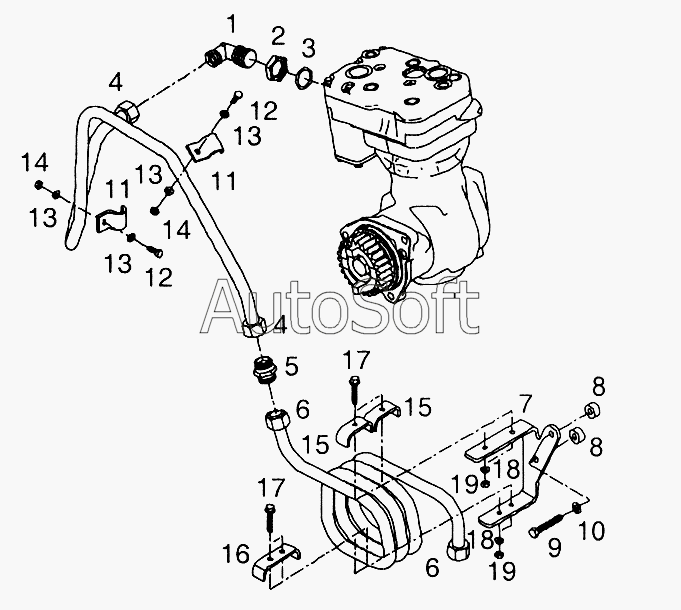

Каталог запасных частей к технике: MAN TGL (2005). Тормозной трубопровод
11
11
19
19
19
19
18
18
17
17
16
15
15
14
14
14
14
13
13
13
13
12
12
12
12
1
10
9
9
8
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Коленчатое соединение LL16-M26x1,50B-A4C | |
| 2 | 0***9 | Гайка M26x1,5-A4C | |
| 3 | 0***6 | Уплотнение круглого сечения 24,2x3B-FPM1-70-GN | |
| 4 | 8***4 | Тормозной трубопровод 16x1,5 | |
| 5 | 0***3 | Прямой штуцер LL16-A4C | |
| 6 | 8***5 | Тормозной трубопровод 16x1,5 | |
| 7 | 5***1 | Кронштейн | |
| 8 | 5***6 | Втулка 9x20x10-ST35NBK | |
| 9 | 0***5 | Болт M8x50-8,8-MAN183-B1 | |
| 9 | 0***0 | Болт с шестигранной головкой с фланцем M8x50-10,9-MAN183-B1 | |
| 10 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 11 | 0***6 | Скоба 16-MAN183-B1 | |
| 12 | 0***2 | Болт с шестигранной головкой M6x18-8,8-MAN183-B1 | |
| 12 | 0***3 | Болт с шестигранной головкой с фланцем M6x16-10,9-MAN183-B1 | |
| 13 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 14 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 14 | 0***7 | Фиксирующая шестигранная гайка M6-10-MAN183-B1 | |
| 15 | 0***1 | Скоба 2x16-8-QSTE340N-MAN183-B1 | |
| 16 | 8***1 | Скоба | |
| 17 | 0***7 | Болт с шестигранной головкой с фланцем M6x35-10,9-MAN183-B1 | |
| 18 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 19 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 19 | 0***7 | Фиксирующая шестигранная гайка M6-10-MAN183-B1 |
