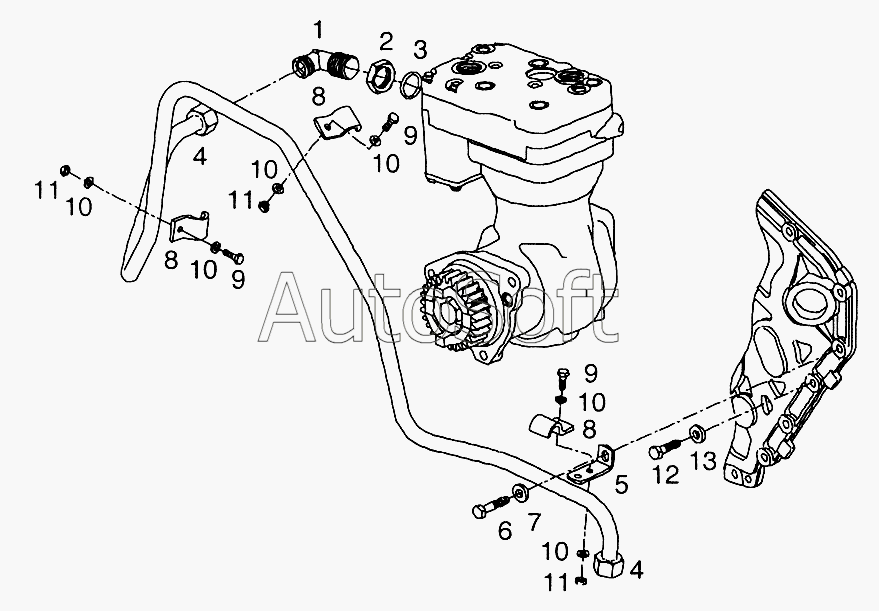

Каталог запасных частей к технике: MAN TGL (2005). Трубопроводы охлаждающей жидкости 1-цилиндрового воздушного компрессора
1
2
3
4
4
5
6
7
8
8
8
9
9
9
10
10
10
10
10
10
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Коленчатое соединение LL16-M26x1,50B-A4C | |
| 2 | 0***9 | Гайка M26x1,5-A4C | |
| 3 | 0***6 | Уплотнение круглого сечения 24,2x3B-FPM1-70-GN | |
| 4 | 8***1 | Тормозной трубопровод 16x1,5 | |
| 5 | 5***1 | Кронштейн | |
| 6 | 0***9 | Болт с шестигранной головкой M8x40-8,8-MAN183-B1 | |
| 7 | 5***1 | Шайба 8,4x19x4-C45K | |
| 8 | 0***6 | Скоба 16-MAN183-B1 | |
| 9 | 0***2 | Болт с шестигранной головкой M6x18-8,8-MAN183-B1 | |
| 10 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 11 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 12 | 0***8 | Болт с шестигранной головкой M8x35-8,8-MAN183-B1 | |
| 13 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
