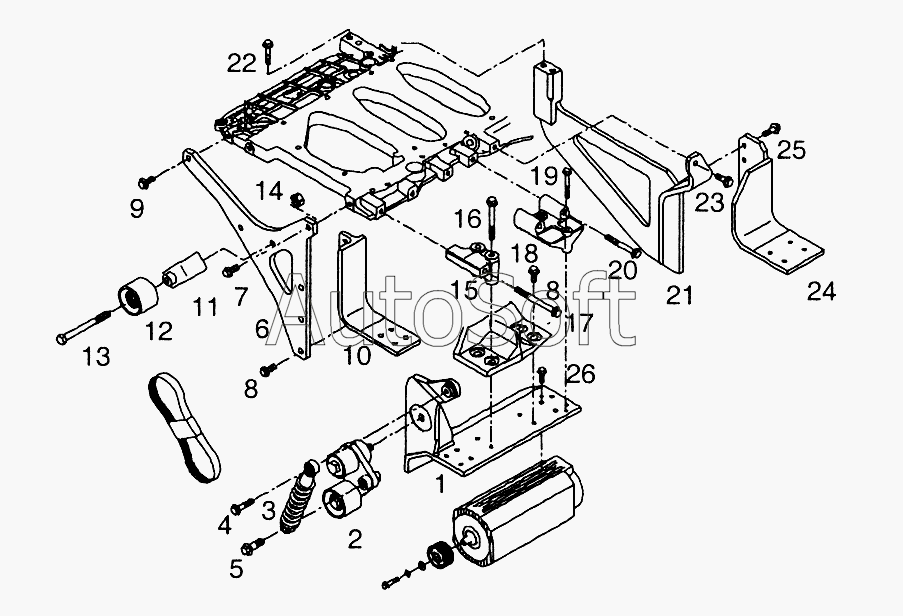

Каталог запасных частей к технике: MAN TGL (2005). Крепеж генератора
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
1
12
12
11
10
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Кронштейн | |
| 2 | 5***3 | Шкив натяжения | |
| 3 | 5***1 | Пружина сжатия | |
| 4 | 0***9 | Болт с шестигранной головкой с фланцем M10x45-10,9-MAN183-B1 | |
| 4 | 0***0 | Болт с шестигранной головкой с фланцем M10x50-10,9-MAN183-B1 | |
| 5 | 0***8 | Болт с шестигранной головкой с фланцем M12x40-10,9-MAN183-B1 | |
| 6 | 5***0 | Кронштейн | |
| 7 | 0***5 | Болт с фланцем M10x35 | |
| 8 | 0***5 | Болт с шестигранной головкой с фланцем M10x25-10,9-MAN183-B1 | |
| 9 | 0***6 | Болт с шестигранной головкой с фланцем M10x30-10,9-MAN183-B1 | |
| 10 | 5***2 | Передний кронштейн | |
| 11 | 5***1 | Держатель шкива натяжения | |
| 12 | 0***4 | Стопорное кольцо 37x1,3 | |
| 12 | 5***8 | Шарикоподшипник 12x37x26-2RS | |
| 12 | 5***8 | Шкив натяжения | |
| 13 | 0***4 | Болт M12x130-8,8-A3C | |
| 14 | 0***6 | Шестигранная гайка M12-8-MAN183-B1 | |
| 15 | 5***3 | Опора | |
| 16 | 0***6 | Болт с шестигранной головкой с фланцем M10x90-10,9-MAN183-B1 | |
| 17 | 0***8 | Болт с шестигранной головкой с фланцем M10x110-10,9-MAN183-B1 | |
| 18 | 5***1 | Держатель генератора | |
| 19 | 0***2 | Болт с шестигранной головкой с фланцем M8x60-10,9-MAN183-B1 | |
| 20 | 0***5 | Болт с шестигранной головкой с фланцем M10x80-10,9-MAN183-B1 | |
| 21 | 5***0 | Держатель генератора | |
| 22 | 0***9 | Болт с шестигранной головкой с фланцем M10x45-10,9-MAN183-B1 | |
| 23 | 0***6 | Болт с шестигранной головкой с фланцем M10x30-10,9-MAN183-B1 | |
| 24 | 5***3 | Кронштейн генератора | |
| 25 | 0***4 | Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 | |
| 26 | К***н | Кронштейн |
