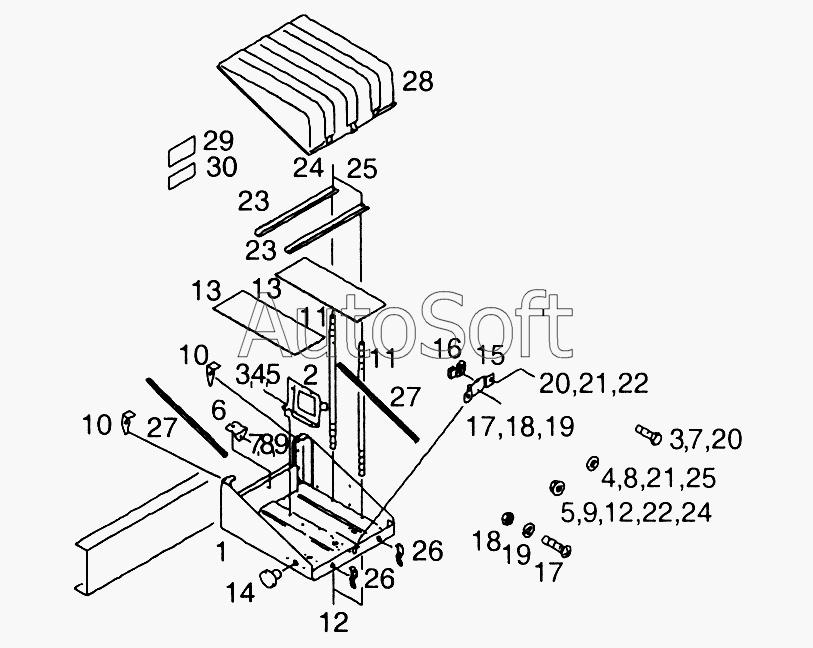

Каталог запасных частей к технике: MAN TGL (2005). Аккумуляторная коробка
16
30
29
28
27
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
1
15
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Аккумуляторная коробка | |
| 2 | 8***3 | Удерживающая пластина | |
| 3 | 0***2 | Болт с шестигранной головкой M8x18-8,8-MAN183-B1 | |
| 4 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 5 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B1 | |
| 6 | 8***2 | Кронштейн | |
| 7 | 0***0 | Болт с шестигранной головкой M6x12-8,8-MAN183-B1 | |
| 8 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 9 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 10 | 8***0 | Пружина | |
| 11 | 0***4 | Шпилька BM8x240-MAN183-B1 | |
| 12 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 13 | 8***4 | Упаковка | |
| 14 | 8***2 | Пробка 25,5x7,5-28-PE-SW | |
| 15 | 8***4 | Кронштейн | |
| 16 | 8***7 | Кронштейн | |
| 17 | 0***6 | Винт с потайной головкой М3x10-A2 | |
| 18 | 0***8 | Шестигранная гайка М3-A2-70 | |
| 19 | 0***1 | Пружинная шайба B3-A2-70 | |
| 20 | 0***0 | Болт с шестигранной головкой M6x12-8,8-MAN183-B1 | |
| 21 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 22 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 23 | 8***4 | Прижимная планка | |
| 24 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 25 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 26 | 8***0 | Замок | |
| 27 | 8***2 | Уплотнительная лента 500мм | |
| 28 | 8***3 | Крышка | |
| 29 | 8***5 | Самоклеящаяся этикетка 90x33/KST-SW/CR | |
| 30 | 8***4 | Самоклеящаяся этикетка 65x28/KST-GE/SW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
