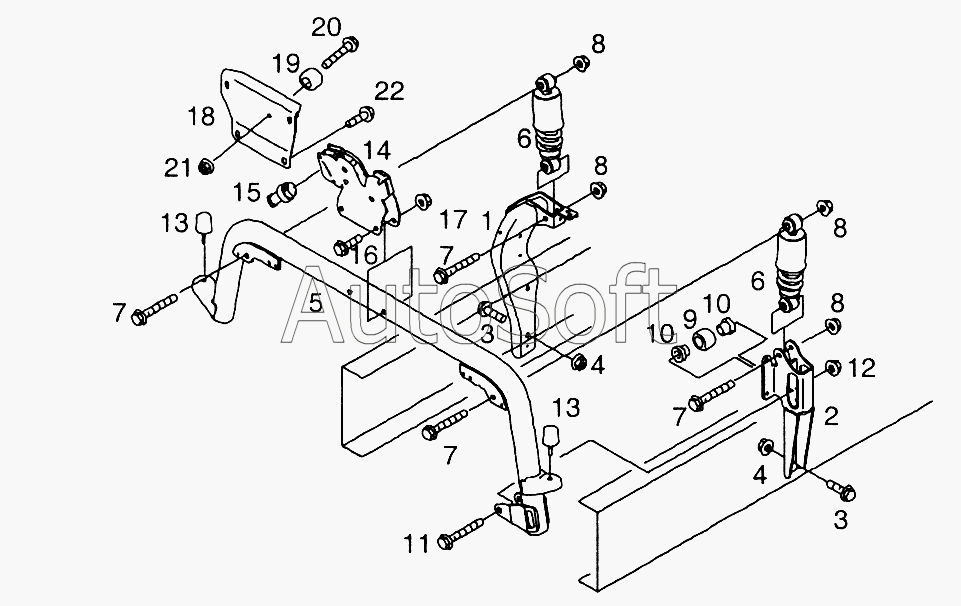

Каталог запасных частей к технике: MAN TGL (2005). Задняя подвеска кабины
1
2
3
3
4
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Кронштейн | |
| 2 | 8***2 | Кронштейн | |
| 3 | 0***1 | Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1 | |
| 4 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 5 | 8***4 | Держатель | |
| 6 | 8***5 | Пружина подвески | |
| 7 | 0***8 | Фиксирующий болт с шестигранной головкой M12x1,5x65-10,9-MAN183-B1 | |
| 8 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 9 | 8***6 | Ролик | |
| 10 | 8***9 | Втулка | |
| 11 | 0***3 | Фиксирующий болт с шестигранной головкой M14x1,5x90-10,9-NACHGER, -MAN18 | |
| 12 | 0***5 | Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 | |
| 13 | 8***9 | Подушка | |
| 14 | 8***5 | Замок кабины | |
| 15 | 8***9 | Датчик | |
| 16 | 0***1 | Фиксирующий болт с шестигранной головкой M12x1,5x80-10,9-MAN183-B1 | |
| 17 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 18 | 8***0 | Кронштейн | |
| 19 | 8***2 | Резиновая прокладка | |
| 20 | 0***0 | Фиксирующий болт с шестигранной головкой M14x1,5x75-10,9-MAN183-B1 | |
| 21 | 0***5 | Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 | |
| 22 | 0***0 | Фиксирующий болт M14x1,5X25-10,9-MAN183-B1 |
