Каталог запасных частей к технике: MAN TGL (2005). Спойлер
29
29
21
22
23
23
24
24
25
26
27
27
27
27
27
27
27
28
28
28
28
20
30
32
33
34
35
36
37
38
38
39
39
11
11
2
3
4
5
5
6
7
8
9
1
12
12
13
14
14
14
15
16
16
17
19
19

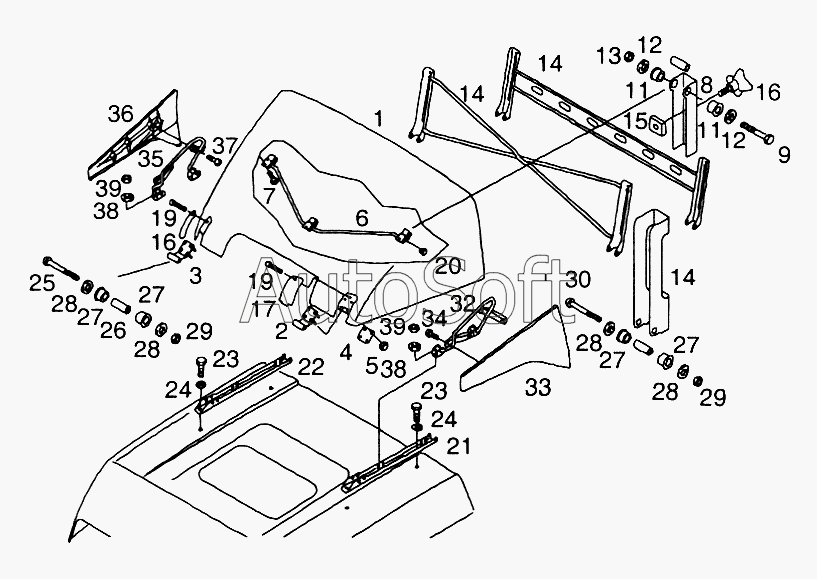

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Аэродинамический профиль L/R10-40 | |
| 2 | 8***1 | Петля левая | |
| 3 | 8***0 | Петля правая | |
| 4 | 8***3 | Пластина | |
| 5 | 0***3 | Фиксирующая шестигранная гайка M8-A2-70 | |
| 5 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 6 | 8***2 | Держатель L10-40 | |
| 7 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 8 | 8***0 | Держатель внутренний задний | |
| 9 | 0***6 | Винт M8x75-8,8-MAN183-B4 | |
| 11 | 8***2 | Втулка | |
| 12 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 13 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 14 | 8***4 | Держатель L/R32,40 | |
| 15 | 8***6 | Держатель | |
| 16 | 8***5 | Барашек M8x40-ST/PA6 | |
| 17 | 8***3 | Крышка левая | |
| 18 | 8***2 | Крышка правая | |
| 19 | 8***1 | Штифт петли | |
| 20 | 8***3 | Пробка B20x2-LDPE-SW | |
| 21 | 8***7 | Удерживающая планка левая, кабина L/R35-37 | |
| 22 | 8***6 | Удерживающая планка правая, кабина L/R35-37 | |
| 23 | 0***4 | Винт M8x16-8,8-MAN183-B4 | |
| 24 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 25 | 0***5 | Винт M8x70-8,8-MAN183-B4 | |
| 26 | 8***4 | Втулка 9x12x50-ST35GBK-MAN183-B4 | |
| 27 | 8***2 | Втулка | |
| 27 | 8***2 | Втулка | |
| 28 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 29 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 30 | 0***6 | Винт M8x75-8,8-MAN183-B4 | |
| 32 | 8***5 | Кронштейн R35-R37 левый | |
| 33 | 8***9 | Накладка левая | |
| 34 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 35 | 8***6 | Кронштейн R35-R37 правый | |
| 36 | 8***8 | Накладка правая | |
| 37 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 38 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 39 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 |
