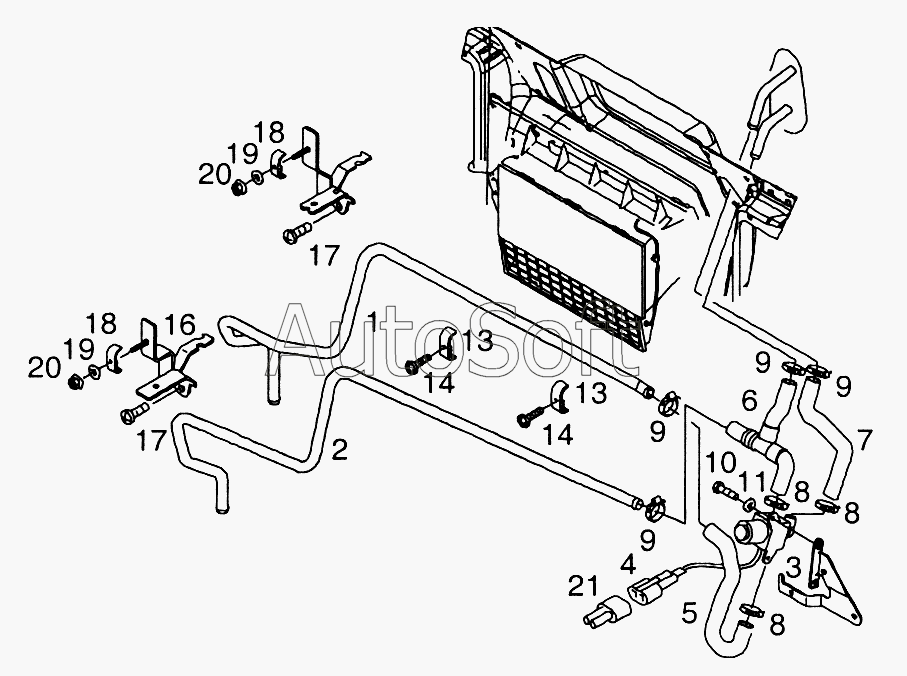

Каталог запасных частей к технике: MAN TGL (2005). Трубопроводы обогревателя кабины
10
21
20
20
19
19
18
18
17
17
16
14
14
13
13
11
1
9
9
9
9
8
8
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Трубопровод обогревателя 18x1,5 | |
| 2 | 8***5 | Трубопровод обогревателя 18x1,5 | |
| 3 | 8***2 | Управляющий клапан | |
| 4 | 8***3 | Пружинный разъем A-2-2,8-/ST-SW BC1 | |
| 5 | 8***5 | Рукав | |
| 6 | 8***6 | Рукав | |
| 7 | 8***4 | Рукав | |
| 8 | 0***8 | Хомут AL22-26 | |
| 9 | 0***8 | Хомут AL22-26 | |
| 10 | 0***1 | Болт с шестигранной головкой M5x16-8,8-MAN183-B1 | |
| 11 | 0***6 | Шайба 5,3x15x1,2-140HV-MAN183-B1 | |
| 13 | 8***2 | Кронштейн | |
| 14 | 0***3 | Винт D5x22-ST-MAN183-B4 | |
| 16 | 8***8 | Кронштейн | |
| 17 | 0***6 | Винт M8x25SC-Z1-8,8-MAN183-B4 | |
| 18 | 8***9 | Скоба 2x18-6-ST37-2-A4C | |
| 19 | 0***7 | Шайба 6,4x18x1,6-140HV-MAN183-B1 | |
| 20 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 21 | 8***1 | Разъем A-2-2,8-/ST-SW SC1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
