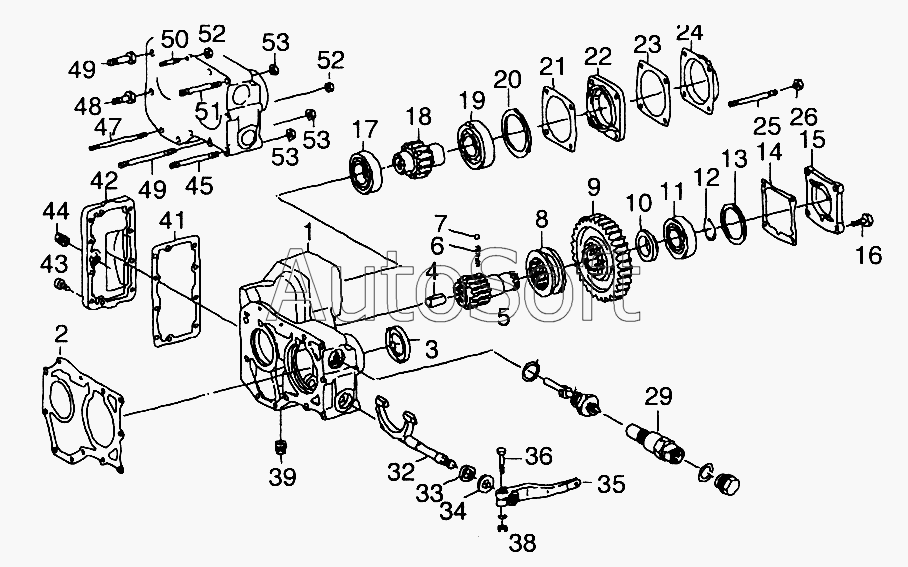

Каталог запасных частей к технике: MAN TGL (2005). Механизм отбора мощности
38
20
20
20
21
22
23
24
25
26
29
32
33
34
35
36
19
39
41
42
43
44
45
47
48
49
49
50
51
52
52
53
53
53
12
2
3
4
5
6
7
8
9
10
11
12
12
12
12
1
12
13
13
13
13
13
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Корпус механизма отбора мощности | |
| 2 | 8***4 | Прокладка | |
| 3 | 8***3 | Сальник | |
| 4 | 8***2 | Штифт | |
| 5 | 8***5 | Вал | |
| 6 | 8***1 | Пружина сжатия | |
| 7 | 0***7 | Шар 6G20 | |
| 8 | 8***8 | Скользящая муфта | |
| 9 | 8***3 | Прямозубая шестерня Z52 | |
| 10 | 8***3 | Шайба | |
| 11 | 0***0 | Роликоподшипник NUP208E-J | |
| 12 | 8***6 | Стопорное кольцо 2,40 | |
| 12 | 8***7 | Стопорное кольцо 2,35 | |
| 12 | 8***8 | Стопорное кольцо 2,30 | |
| 12 | 8***9 | Стопорное кольцо 2,25 | |
| 12 | 8***7 | Стопорное кольцо 2,15 | |
| 12 | 8***8 | Стопорное кольцо 2,20 | |
| 13 | 8***7 | Кольцо 70x79,90x4,20-ST35-BK | |
| 13 | 8***8 | Кольцо 70x79,90x4-ST35-BK | |
| 13 | 8***9 | Кольцо 70x79,90x3,80-ST35-BK | |
| 13 | 8***0 | Кольцо 70x79,90x3,60-ST35-BK | |
| 13 | 8***7 | Кольцо 4,40 | |
| 13 | 8***9 | Кольцо 3,90 | |
| 13 | 8***0 | Кольцо 4,10 | |
| 13 | 8***1 | Кольцо 4,30 | |
| 14 | 8***2 | Прокладка без асбеста | |
| 15 | 8***7 | Крышка | |
| 16 | 0***3 | Болт с шестигранной головкой M12x20-8,8-MAN183-B1 | |
| 17 | 0***3 | Роликоподшипник NJ208-EMC3 | |
| 18 | 8***6 | Прямозубая шестерня Z16 | |
| 19 | 0***2 | Роликоподшипник NJ210-EC3 | |
| 20 | 8***4 | Шайба 70,2x89,8x0,5-CK45GBK | |
| 20 | 8***5 | Шайба 70,2x89,8x0,3-CK45GBK | |
| 20 | 8***6 | Шайба 70,2x89,8x0,2-CK45GBK | |
| 21 | 8***0 | Прокладка без асбеста | |
| 22 | 8***2 | Фланец | |
| 23 | 8***4 | Прокладка | |
| 24 | 8***9 | Крышка | |
| 25 | 0***9 | Шпилька M12x35-8,8 | |
| 26 | 8***9 | Шестигранная гайка M12-9,5-22H-SW16 | |
| 29 | 8***8 | Индуктивный датчик | |
| 32 | 8***9 | Вилка включения передачи | |
| 33 | 0***7 | Сальник B18x30x7-NB | |
| 34 | 8***1 | Прокладка 18,2x36x3-ST34-2 | |
| 35 | 8***0 | Рычаг переключения | |
| 36 | 0***9 | Болт с шестигранной головкой M8x40-8,8-MAN183-B1 | |
| 38 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 39 | 8***1 | Сливная пробка M24x1,5-5,8-PM-SW17 | |
| 41 | 8***9 | Прокладка | |
| 42 | 8***7 | Крышка | |
| 43 | 0***8 | Болт с цилиндрической головкой M10x20-8,8-A3C | |
| 44 | 8***0 | Сливная пробка M24x1,5-5,8-SW17 | |
| 45 | 0***8 | Шпилька M10x80-10,9-MAN183-A3C | |
| 46 | 0***2 | Шпилька M10x100-8,8-A3C | |
| 47 | 0***2 | Шпилька M8x100-8,8 | |
| 48 | 0***4 | Болт с шестигранной головкой M12x30-8,8-MAN183-A3C | |
| 49 | 0***8 | Болт с шестигранной головкой M12x40-8,8-MAN183-A3C | |
| 50 | 0***4 | Шпилька M8x20-8,8-A2C | |
| 51 | 0***5 | Шпилька M10x65-8,8-A3C | |
| 52 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 53 | 0***5 | Шестигранная гайка M10-8-MAN183-B1 |
