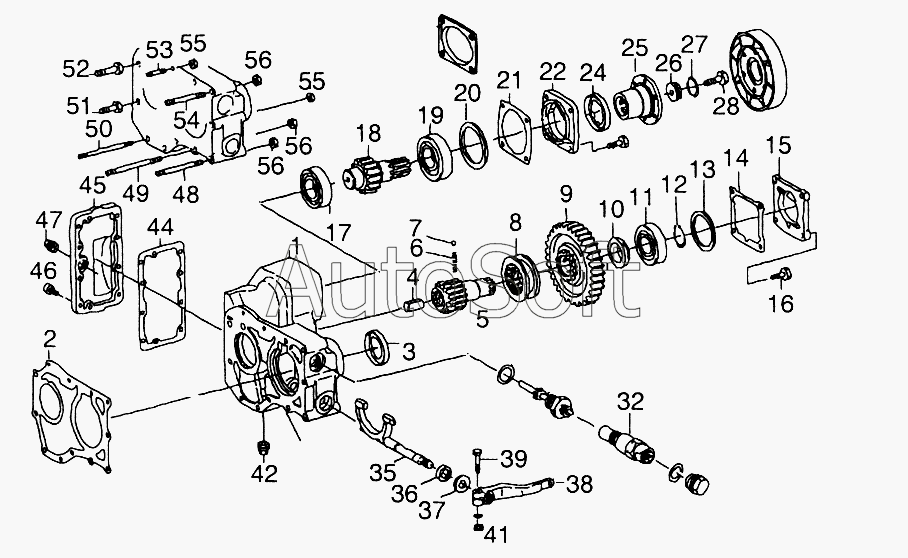

Каталог запасных частей к технике: MAN TGL (2005). Механизм отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
17
18
19
20
20
20
21
22
24
25
26
27
28
32
35
36
37
38
39
41
42
44
45
46
47
48
49
50
51
52
53
54
55
55
56
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Корпус механизма отбора мощности | |
| 2 | 8***4 | Прокладка | |
| 3 | 8***3 | Сальник | |
| 4 | 8***2 | Штифт | |
| 5 | 8***5 | Вал | |
| 6 | 8***1 | Пружина сжатия | |
| 7 | 0***7 | Шар 6G20 | |
| 8 | 8***8 | Скользящая муфта | |
| 9 | 8***3 | Прямозубая шестерня Z52 | |
| 10 | 8***3 | Шайба | |
| 11 | 0***0 | Роликоподшипник NUP208E-J | |
| 12 | 8***6 | Стопорное кольцо 2,40 | |
| 12 | 8***7 | Стопорное кольцо 2,35 | |
| 12 | 8***8 | Стопорное кольцо 2,30 | |
| 12 | 8***9 | Стопорное кольцо 2,25 | |
| 12 | 8***7 | Стопорное кольцо 2,15 | |
| 12 | 8***8 | Стопорное кольцо 2,20 | |
| 13 | 8***7 | Кольцо 70x79,90x4,20-ST35-BK | |
| 13 | 8***8 | Кольцо 70x79,90x4-ST35-BK | |
| 13 | 8***9 | Кольцо 70x79,90x3,80-ST35-BK | |
| 13 | 8***0 | Кольцо 70x79,90x3,60-ST35-BK | |
| 13 | 8***7 | Кольцо 4,40 | |
| 13 | 8***9 | Кольцо 3,90 | |
| 13 | 8***0 | Кольцо 4,10 | |
| 13 | 8***1 | Кольцо 4,30 | |
| 14 | 8***2 | Прокладка без асбеста | |
| 15 | 8***7 | Крышка | |
| 16 | 0***3 | Болт с шестигранной головкой M12x20-8,8-MAN183-B1 | |
| 17 | 0***3 | Роликоподшипник NJ208-EMC3 | |
| 18 | 8***2 | Вал привода (Z=16) | |
| 19 | 0***2 | Роликоподшипник NUP308-EJC3 | |
| 20 | 8***4 | Шайба 70,2x89,8x0,5-CK45GBK | |
| 20 | 8***5 | Шайба 70,2x89,8x0,3-CK45GBK | |
| 20 | 8***6 | Шайба 70,2x89,8x0,2-CK45GBK | |
| 21 | 8***0 | Прокладка без асбеста | |
| 22 | 8***2 | Крышка | |
| 24 | 8***6 | Сальник 55x72x8-FPM | |
| 25 | 8***1 | Фланец 100мм | |
| 26 | 8***7 | Шайба 12,2x38x8-16MNCR5 | |
| 27 | 0***7 | Уплотнение круглого сечения 32x2,5B-NBR3-70 | |
| 28 | 0***8 | Болт с шестигранной головкой M12x35-8,8-MAN183-B1 | |
| 32 | 8***8 | Индуктивный датчик | |
| 35 | 8***9 | Вилка включения передачи | |
| 36 | 0***7 | Сальник B18x30x7-NB | |
| 37 | 8***1 | Прокладка 18,2x36x3-ST34-2 | |
| 38 | 8***0 | Рычаг переключения | |
| 39 | 0***9 | Болт с шестигранной головкой M8x40-8,8-MAN183-B1 | |
| 41 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 42 | 8***1 | Сливная пробка M24x1,5-5,8-PM-SW17 | |
| 44 | 8***9 | Прокладка | |
| 45 | 8***7 | Крышка | |
| 46 | 0***8 | Болт с цилиндрической головкой M10x20-8,8-A3C | |
| 47 | 8***0 | Сливная пробка M24x1,5-5,8-SW17 | |
| 48 | 0***8 | Шпилька M10x80-10,9-MAN183-A3C | |
| 49 | 0***2 | Шпилька M10x100-8,8-A3C | |
| 50 | 0***2 | Шпилька M8x100-8,8 | |
| 51 | 0***4 | Болт с шестигранной головкой M12x30-8,8-MAN183-A3C | |
| 52 | 0***8 | Болт с шестигранной головкой M12x40-8,8-MAN183-A3C | |
| 53 | 0***4 | Шпилька M8x20-8,8-A2C | |
| 54 | 0***5 | Шпилька M10x65-8,8-A3C | |
| 55 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 56 | 0***5 | Шестигранная гайка M10-8-MAN183-B1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
