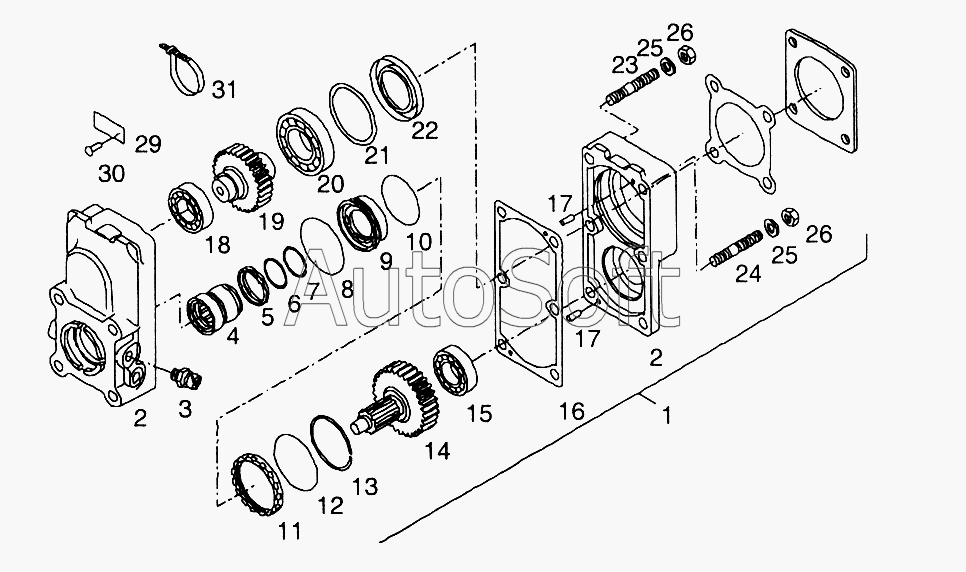

Каталог запасных частей к технике: MAN TGL (2005). Механизм отбора мощности
15
31
30
29
26
26
25
25
24
23
22
21
20
19
18
17
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Механизм отбора мощности NL/4C | |
| 2 | 8***6 | Корпус механизма отбора мощности | |
| 3 | 8***7 | Байонетный фиксатор | |
| 4 | 8***7 | Скользящая муфта | |
| 5 | 8***5 | Пружина сжатия | |
| 6 | 8***5 | Упорная шайба | |
| 7 | 0***3 | Стопорное кольцо 39,8x44,4x1,50 | |
| 8 | 8***2 | Уплотнение круглого сечения 73x2,5-HNBR-70 | |
| 9 | 8***2 | Поршень | |
| 10 | 8***3 | Уплотнение круглого сечения 70x2,5-HNBR-70-MOLYKOTE | |
| 11 | 8***7 | Центровочное кольцо | |
| 12 | 8***2 | Уплотнение круглого сечения 73x2,5-HNBR-70 | |
| 13 | 0***8 | Стопорное кольцо 77,0x82,6x2,00 | |
| 14 | 8***0 | Ведущий вал | |
| 15 | 0***0 | Роликоподшипник NJ206-EJ | |
| 16 | 8***7 | Прокладка | |
| 17 | 0***1 | Установочный штифт 6M6x18-ST50-2K | |
| 18 | 0***0 | Роликоподшипник NJ206-EJ | |
| 19 | 8***2 | Прямозубая шестерня | |
| 20 | 0***2 | Шарикоподшипник 6209-J | |
| 21 | 8***3 | Шайба 72x84,8x0,95-ST50-2K | |
| 22 | 8***8 | Сальник 55x80x8-FPM | |
| 23 | 0***6 | Шпилька M12x70-10,9-A3C | |
| 24 | 0***6 | Шпилька M12x70-10,9-A3C | |
| 25 | 8***3 | Шайба 12,2x20x2-FST | |
| 26 | 8***9 | Шестигранная гайка M12-9,5-22H-SW16 | |
| 29 | 8***7 | Табличка | |
| 30 | 8***3 | Глухая заклепка 2,7x4,6/5,5-ALMG5 | |
| 31 | 8***2 | Хомут 3,6x281-PA6,6-SW |
