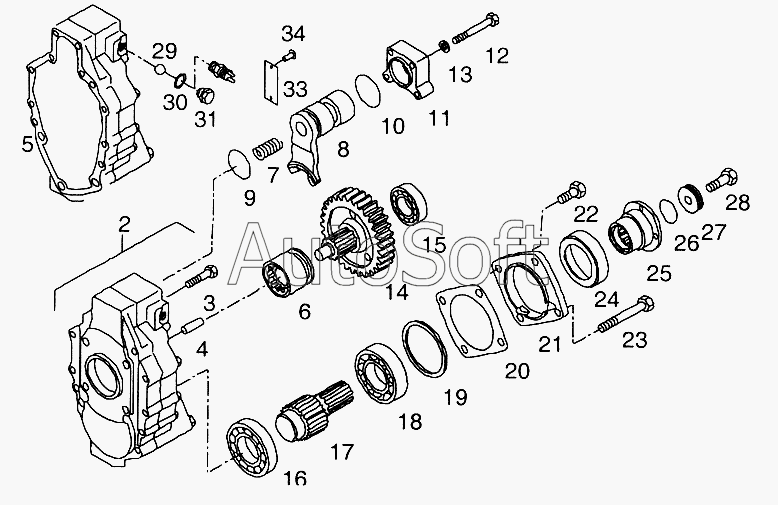

Каталог запасных частей к технике: MAN TGL (2005). Механизм отбора мощности
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 8***8 | Корпус механизма отбора мощности | |
| 3 | 0***9 | Болт с шестигранной головкой M8x40-8,8-MAN183-B1 | |
| 4 | 0***6 | Установочный штифт 8M6x36-ST50-2K | |
| 5 | 8***8 | Прокладка | |
| 6 | 8***8 | Скользящая муфта | |
| 7 | 8***3 | Пружина сжатия 4x23,86x50,5 | |
| 8 | 8***2 | Вилка включения | |
| 9 | 0***0 | Уплотнение круглого сечения 40x3B-FPM1-80-GN | |
| 10 | 0***0 | Уплотнение круглого сечения 40x3B-FPM1-80-GN | |
| 11 | 8***8 | Крышка механизма отбора мощности | |
| 12 | 0***3 | Болт M8x90-10,9-MAN183-PHR | |
| 13 | 0***0 | Пружинная шайба B8-FST-A3C | |
| 14 | 8***4 | Ведущий вал | |
| 15 | 8***4 | Роликоподшипник | |
| 16 | 0***2 | Роликоподшипник NJ209-EJC3 | |
| 17 | 8***5 | Выходной вал | |
| 18 | 0***2 | Шарикоподшипник 6308-JC3 | |
| 19 | 8***2 | Шайба 78x89,8x1,95-ST | |
| 19 | 8***7 | Шайба 78x89,8x1,20-ST | |
| 19 | 8***8 | Шайба 78x89,8x1,40-ST | |
| 19 | 8***9 | Шайба 78x89,8x1,00-ST | |
| 20 | 8***8 | Прокладка | |
| 21 | 8***2 | Крышка | |
| 22 | 0***7 | Болт с шестигранной головкой M12x25-8,8-MAN183-A3C | |
| 23 | 0***9 | Болт M12x80-8,8-A3C | |
| 24 | 8***6 | Сальник 55x72x8-FPM | |
| 25 | 8***7 | Фланец | |
| 26 | 0***7 | Уплотнение круглого сечения 32x2,5B-NBR3-70 | |
| 27 | 8***7 | Шайба 12,2x38x8-16MNCR5 | |
| 28 | 0***6 | Болт с шестигранной головкой M12x35-8,8-MAN183-A3C | |
| 29 | 0***4 | Шар 10G10 | |
| 30 | 0***3 | Уплотнение A18x24-AL | |
| 31 | 0***6 | Сливная пробка AM18x1,5-ST-MAN183-B1 | |
| 33 | 8***7 | Табличка | |
| 34 | 8***3 | Глухая заклепка 2,7x4,6/5,5-ALMG5 |
