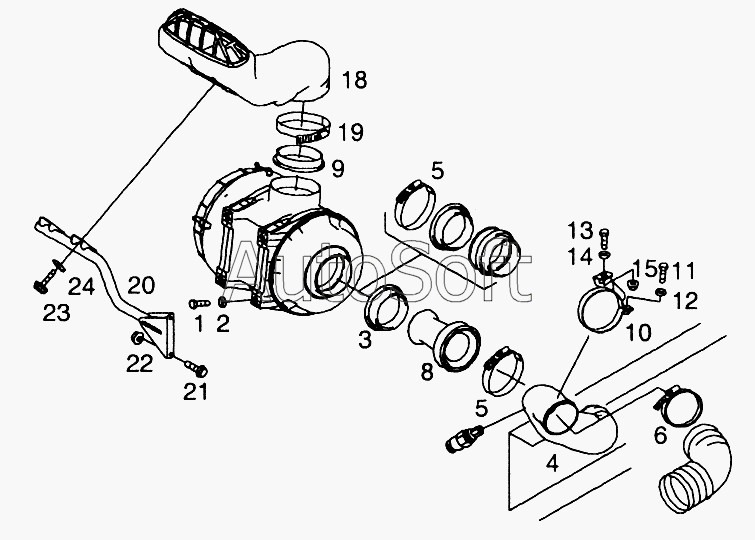

Каталог запасных частей к технике: MAN TGL (2005). Крепление воздухоочистителя
12
24
23
22
21
20
19
18
15
14
13
1
11
10
9
8
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Болт с шестигранной головкой M10x25-10,9-MAN183-B1 | |
| 2 | 0***2 | Шайба A10,5x20x2-200HV-MAN183-B1 | |
| 3 | 8***2 | Уплотнение | |
| 4 | 8***9 | Впускной трубопровод | |
| 5 | 0***4 | Хомут AS141-160M | |
| 6 | 0***1 | Хомут AS118-140M | |
| 8 | 8***1 | Впускной патрубок | |
| 9 | 8***3 | Уплотнение | |
| 10 | 8***4 | Кронштейн | |
| 11 | 0***3 | Болт с шестигранной головкой M8x20-8,8-MAN183-B1 | |
| 12 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B1 | |
| 13 | 0***2 | Болт с шестигранной головкой M6x18-8,8-MAN183-B1 | |
| 14 | 0***7 | Шайба 6,4x18x1,6-140HV-MAN183-B1 | |
| 15 | 0***3 | Фиксирующая шестигранная гайка AM6-8-MAN183-B1 | |
| 18 | 8***3 | Впускной трубопровод | |
| 19 | 0***6 | Хомут AS161-180M | |
| 20 | 8***7 | Кронштейн | |
| 21 | 0***1 | Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1 | |
| 22 | 0***3 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | |
| 23 | 0***4 | Винт D6x25-ST-MAN183-B1 | |
| 24 | 0***7 | Шайба 6,4x18x1,6-140HV-MAN183-B1 |
