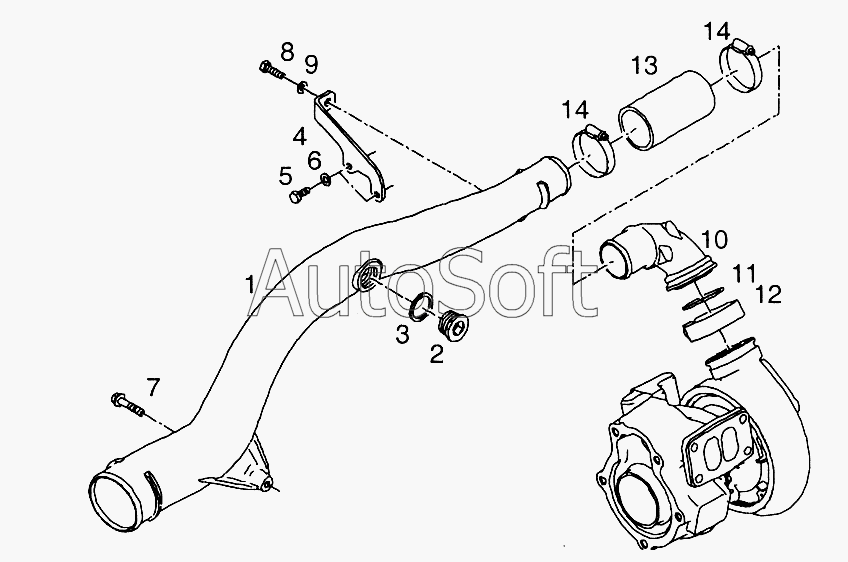

Каталог запасных частей к технике: MAN TGL (2005). Трубопровод и колено промежуточного охладителя
8
14
14
14
14
13
12
11
10
9
8
1
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Трубопровод | |
| 2 | 0***1 | Сливная пробка M30x1,5-ST-A3C | |
| 3 | 0***4 | Уплотнение из эластомера 31x39x2-ST/FPM1-80 | |
| 4 | 5***1 | Кронштейн | |
| 5 | 0***2 | Болт с шестигранной головкой M8x20-8,8-C3J | |
| 6 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 7 | 0***8 | Болт с шестигранной головкой с фланцем M8x40-8,8-MAN183-PHR | |
| 7 | 0***8 | Болт с шестигранной головкой с фланцем M8x40-10,9-MAN183-B1 | |
| 8 | 0***6 | Болт с шестигранной головкой M8x28-8,8-A2C | |
| 8 | 0***6 | Болт с шестигранной головкой с фланцем M8x30-10,9-MAN183-B1 | |
| 9 | 0***1 | Шайба A8,4x16x1,6-200HV-MAN183-B1 | |
| 10 | 5***1 | Колено промежуточного охладителя | |
| 11 | 0***3 | Уплотнение круглого сечения 52x3B-FPM1-70-GN | |
| 12 | 5***2 | Хомут 72x20-W1-2 | |
| 13 | 5***8 | Рукав 50x110-7L | |
| 14 | 0***9 | Хомут A45-65x13 | |
| 14 | 0***1 | Хомут AS56-63M |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
