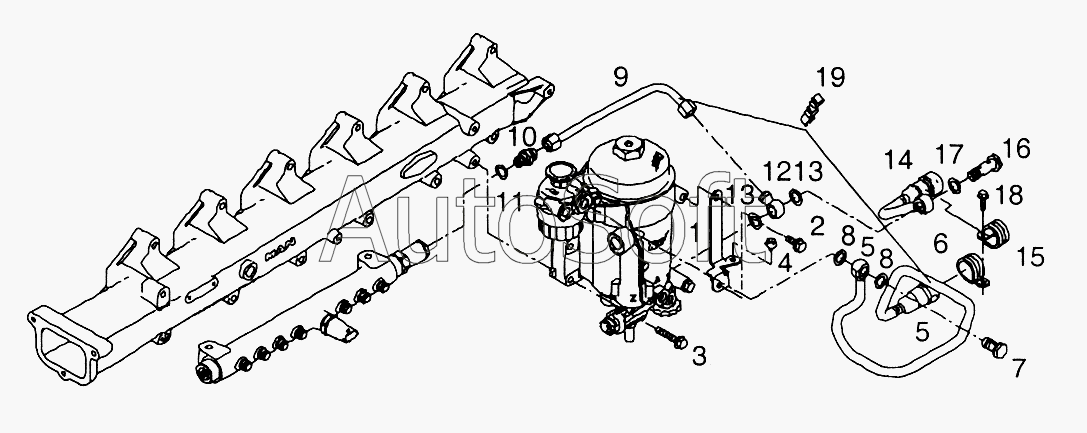

Каталог запасных частей к технике: MAN TGL (2005). Топливопроводы
10
19
18
17
16
15
14
13
13
12
11
1
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Кронштейн | |
| 2 | 0***4 | Болт с шестигранной головкой с фланцем M8x20-10,9-MAN183-B1 | |
| 3 | 0***8 | Болт с шестигранной головкой с фланцем M8x40-8,8-MAN183-PHR | |
| 4 | 5***7 | Кронштейн | |
| 5 | 5***3 | Топливопровод 12,5x1,25-PA12-PHLY | |
| 6 | 0***5 | Скоба D1-25x15-W3-CR | |
| 7 | 5***5 | Пустотелый болт M14x1,5x26E-ST-SW19-P3A | |
| 8 | 0***6 | Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 | |
| 9 | 5***5 | Возвратный трубопровод | |
| 10 | 0***3 | Прямой штуцер L10A-M-ST-A4C | |
| 11 | 0***6 | Уплотнение A14x20-CU | |
| 12 | 5***7 | Круглое соединение | |
| 13 | 0***6 | Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 | |
| 14 | 5***1 | Возвратный трубопровод 12,5x1,25-PA12-PHLY | |
| 15 | 0***5 | Скоба D1-25x15-W3-CR | |
| 16 | 5***6 | Пустотелый болт M14x1,5x41,5D-9SMNPB28K-P3R | |
| 17 | 0***6 | Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 | |
| 18 | 0***4 | Болт с шестигранной головкой с фланцем M6x20-10,9-MAN183-B1 | |
| 19 | 5***6 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
