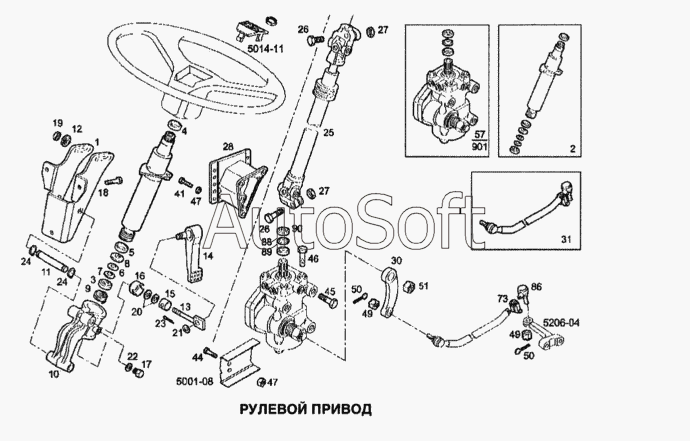

Каталог запасных частей к технике: IVECO Stralis (2005). Рулевой привод
46
24
24
25
26
26
27
27
28
30
31
41
44
45
23
47
47
49
49
50
50
51
57
73
86
88
89
90
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Рулевой кронштейн | |
| 2 | 9***8 | Соединительная трубка | |
| 3 | 4***9 | Крышка | |
| 4 | 4***3 | Рулевой подшипник верхний | |
| 5 | 4***4 | Рулевой подшипник средний | |
| 6 | 4***5 | Проставка средняя | |
| 7 | 4***4 | Кольцо среднее | |
| 8 | 4***3 | Кольцо среднее | |
| 9 | 4***5 | Пружина сжатия М16 | |
| 10 | 4***2 | Рулевой подшипник М16 | |
| 11 | 8***2 | Ось шарнира | |
| 12 | 8***3 | Шайба | |
| 13 | 4***8 | Болт | |
| 14 | 4***3 | Рычаг шарнира | |
| 15 | 9***2 | Скользящий башмак | |
| 16 | 9***3 | Втулка | |
| 17 | 9***9 | Болт с прорезью | |
| 18 | 1***4 | Болт М10х25 | |
| 19 | 1***5 | Гайка М10х1 | |
| 20 | 1***4 | Шайба (D=10х27мм, SP=2,8) | |
| 21 | 1***4 | Шайба (D=8,4х16мм) | |
| 22 | 1***4 | Шайба (D=8х16мм) | |
| 23 | 1***1 | Шплинт оси шарнира (D=2,5мм) | |
| 24 | 1***6 | Стопорное кольцо (D=11мм) | |
| 25 | 5***7 | Рулевой кронштейн | |
| 26 | 8***2 | Подогнанный болт | |
| 27 | 1***1 | Гайка М10х1,25 | |
| 28 | 8***8 | Рулевой кронштейн | |
| 30 | 5***8 | Рулевая сошка | |
| 31 | 5***8 | Рулевая тяга | |
| 41 | 1***4 | Болт М16х60 | |
| 44 | 1***4 | Болт М16х40 | |
| 45 | 1***4 | Болт М20х1,5х45 | |
| 46 | 8***1 | Подогнанный болт М20х1,5х45 | |
| 47 | 1***1 | Гайка М16 | |
| 49 | 4***5 | Замковая гайка М24х1,5 | |
| 50 | 1***1 | Шплинт оси шарнира (D=5мм) | |
| 51 | 9***5 | Гайка М45х1,5х5 | |
| 57 | 4***0 | Рулевой механизм | |
| 73 | 6***8 | Хомут | |
| 86 | 5***6 | Наконечник рулевой правый "THREAD" | |
| 88 | 4***8 | Прокладка | |
| 89 | 9***3 | Уплотнение вала | |
| 90 | 9***7 | Чашка |
