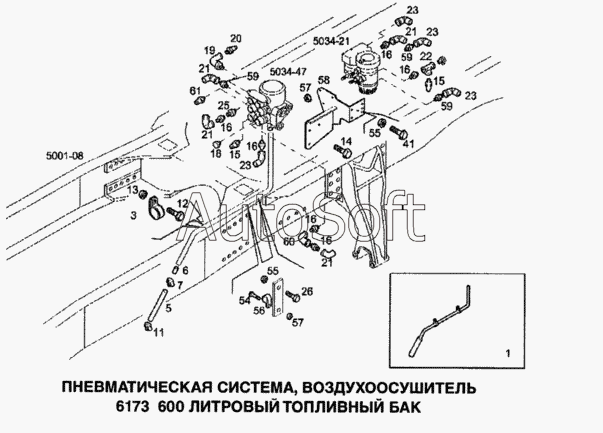

Каталог запасных частей к технике: IVECO Stralis (2005). Пневматическая система, воздухоосушитель
20
61
60
59
59
59
58
57
57
56
55
55
54
41
26
26
25
23
23
23
23
22
21
21
21
21
1
19
18
16
16
16
16
16
15
15
14
13
12
11
7
6
5
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Трубопровод | |
| 3 | 4***5 | Кронштейн | |
| 3 | 4***6 | Кронштейн | |
| 5 | 4***8 | Воздушный шланг | |
| 6 | 4***7 | Втулка | |
| 7 | 1***1 | Хомут (D=20-32мм) | |
| 11 | 4***7 | Хомут крепления шланга (D=25-29мм) | |
| 12 | 1***4 | Болт М6х16 | |
| 13 | 1***1 | Гайка М6 | |
| 14 | 1***4 | Болт М12х35 | |
| 15 | 4***8 | Штуцер соединения М16х1,5 | |
| 16 | 5***1 | Штуцер соединения М16х1,5 | |
| 18 | 5***5 | Резьбовая пробка М22х1,5 | |
| 19 | 9***8 | Соединение угловое М12х1,5 | |
| 20 | 4***3 | Штуцер соединения | |
| 21 | 5***4 | Соединение угловое | |
| 22 | 5***6 | Тройник М16х1,5 | |
| 23 | 5***6 | Соединение угловое | |
| 25 | 4***7 | Муфта с наружной резьбой | |
| 26 | 1***4 | Болт М14х35 | |
| 41 | 1***4 | Болт М14х30 | |
| 54 | 1***4 | Болт М8х1,25х20 | |
| 55 | 1***1 | Гайка М14 | |
| 56 | 4***3 | Зажимающий кронштейн | |
| 57 | 1***1 | Гайка М8 | |
| 58 | 4***8 | Кронштейн крепления | |
| 59 | 5***2 | Муфта с наружной резьбой М22х1,5 | |
| 60 | 5***0 | Соединение угловое М16х1,5 | |
| 61 | 4***3 | Муфта с наружной резьбой М22х1,5-М26х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
