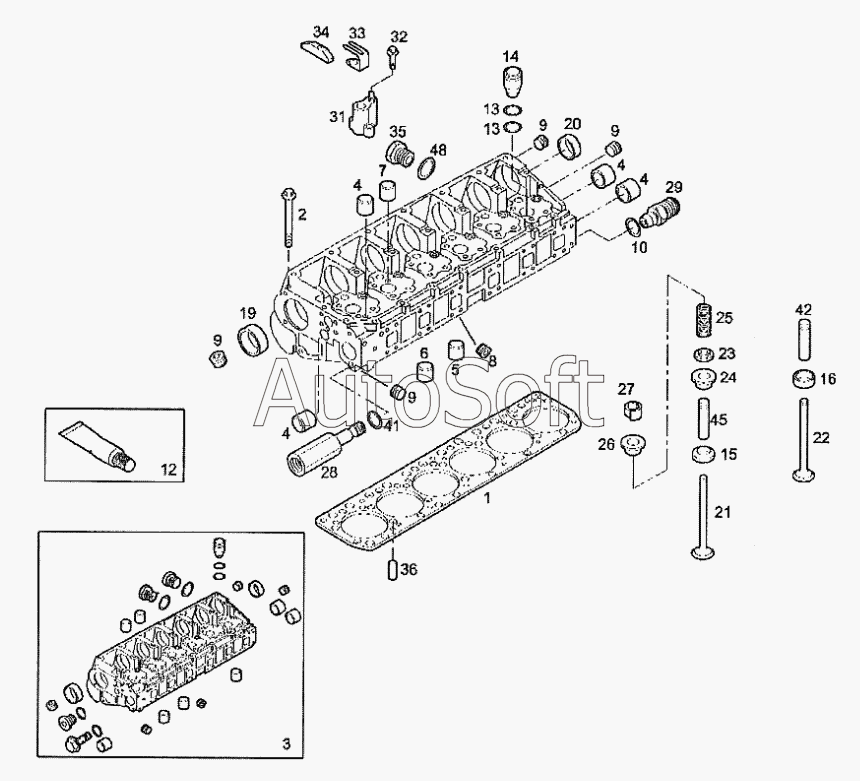

Каталог запасных частей к технике: IVECO Stralis (2005). Головка блока цилиндров
35
24
25
26
27
28
29
31
32
33
34
23
36
41
42
42
42
45
45
45
48
13
13
2
3
4
4
4
4
5
6
7
8
9
9
9
9
10
12
1
14
15
15
16
16
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Прокладка головки блока | |
| 2 | 9***4 | Болт М16х2х170 | |
| 3 | 5***6 | Головка цилиндров | |
| 4 | 1***0 | Заглушка (D=28мм) | |
| 5 | 1***0 | Заглушка (D=45мм) | |
| 6 | 1***0 | Заглушка (D=20мм) | |
| 7 | 1***0 | Заглушка (D=25мм) | |
| 8 | 9***0 | Резьбовая пробка | |
| 9 | 9***1 | Резьбовая пробка | |
| 10 | 9***8 | Уплотняющая прокладка (D=12мм) | |
| 12 | 1***2 | Герметик "LOCITE" | |
| 13 | 1***1 | Круглое кольцо (D=23,5мм, SP=1,7мм) | |
| 14 | 9***2 | Седло насос-форсунки | |
| 15 | 5***6 | Седло клапана +0.20 | |
| 15 | 9***2 | Седло клапана стандарт | |
| 16 | 5***7 | Седло клапана +0.20 | |
| 16 | 9***3 | Седло клапана стандарт | |
| 19 | 9***5 | Втулка | |
| 20 | 5***6 | Втулка | |
| 21 | 5***5 | Впускной клапан | |
| 22 | 5***7 | Выпускной клапан | |
| 23 | 9***5 | Чашка пружины нижняя | |
| 24 | 4***3 | Чашка | |
| 25 | 9***4 | Пружина клапана | |
| 26 | 9***1 | Чашка пружины | |
| 27 | 9***9 | Сухарики | |
| 28 | 5***2 | Штуцер соединения | |
| 29 | 5***2 | Пробка сапуна | |
| 31 | 5***2 | Цилиндр тормоза двигателя | |
| 32 | 1***4 | Винт под торцевой ключ М8х50 | |
| 33 | 9***8 | Удерживающая пружина М12х35 | |
| 34 | 5***9 | Клапанный мост | |
| 35 | 1***1 | Резьбовая пробка М16х1,5 | |
| 36 | 5***7 | Направляющая (D=10мм) | |
| 41 | 9***8 | Уплотняющая прокладка (D=14х22мм) | |
| 42 | 5***6 | Направляющая клапана | |
| 42 | 5***7 | Направляющая клапана +0,2 | |
| 42 | 5***8 | Направляющая клапана +0,4 | |
| 45 | 5***0 | Направляющая клапана | |
| 45 | 5***1 | Направляющая клапана +0,2 | |
| 45 | 5***2 | Направляющая клапана +0,4 | |
| 48 | 9***9 | Шайба (D=16х24мм, SP=1,5) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
