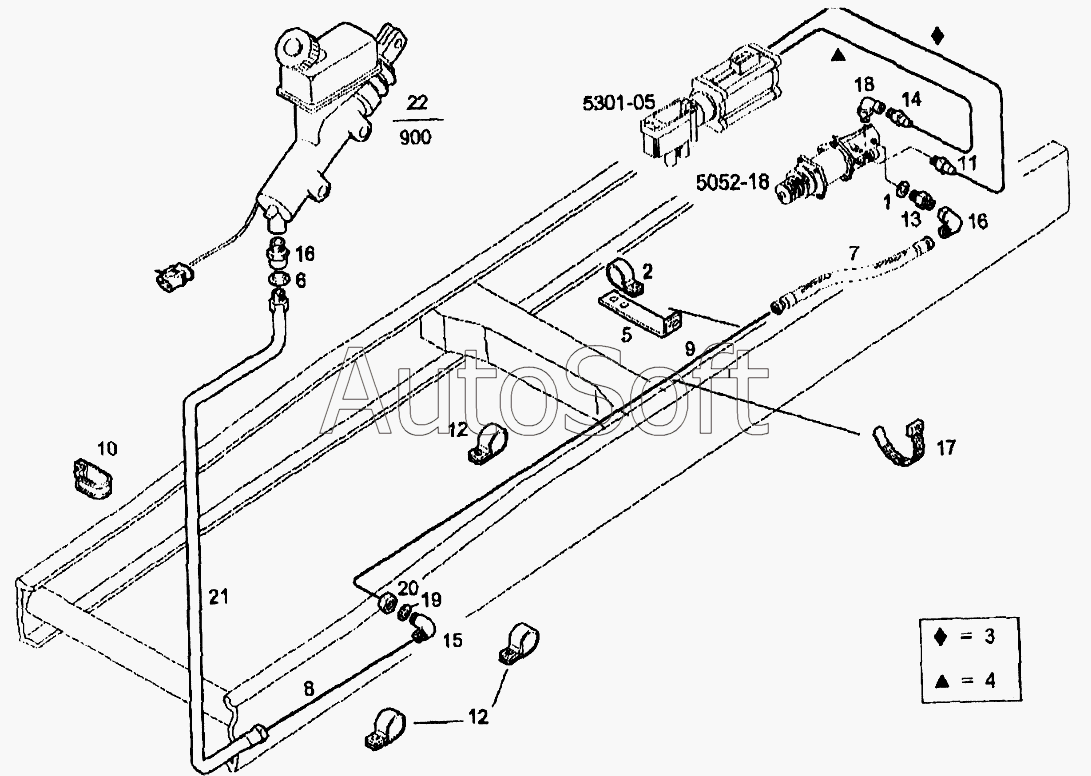

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы сцепления
12
12
22
21
20
19
18
17
16
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Шайба (D=14х20мм) | |
| 2 | 3***8 | Зажимная скоба | |
| 3 | 4***8 | Пластиковая труба (D=6мм) | |
| 4 | 4***9 | Пластиковая труба (D=8мм) | |
| 5 | 4***2 | Кронштейн | |
| 6 | 1***0 | Шайба (D=14х18мм) | |
| 7 | 4***4 | Рукав (L=400мм) | |
| 8 | 8***0 | Трубопровод (D=10мм) | |
| 9 | 8***1 | Трубопровод (D=10мм) | |
| 10 | 4***6 | Зажимная скоба (D=35мм) | |
| 11 | 4***3 | Штуцер соединения | |
| 12 | 1***0 | Хомут | |
| 13 | 1***1 | Муфта с наружной резьбой | |
| 14 | 4***8 | Штуцер соединения М16х1,5 | |
| 15 | 1***1 | Угловое соединение | |
| 16 | 1***4 | Муфта с наружной резьбой М14х1,5-М16х1,5 | |
| 17 | 4***6 | Хомут крепления кабеля (L=350мм) | |
| 18 | 4***2 | Угловое соединение М16х1,5 (D=10) | |
| 19 | 1***4 | Шайба с зубцами | |
| 20 | 1***1 | Гайка М16х1,5 | |
| 21 | 4***4 | Рукав (L=750мм) | |
| 22 | 4***6 | Сцепление главный цилиндр |
