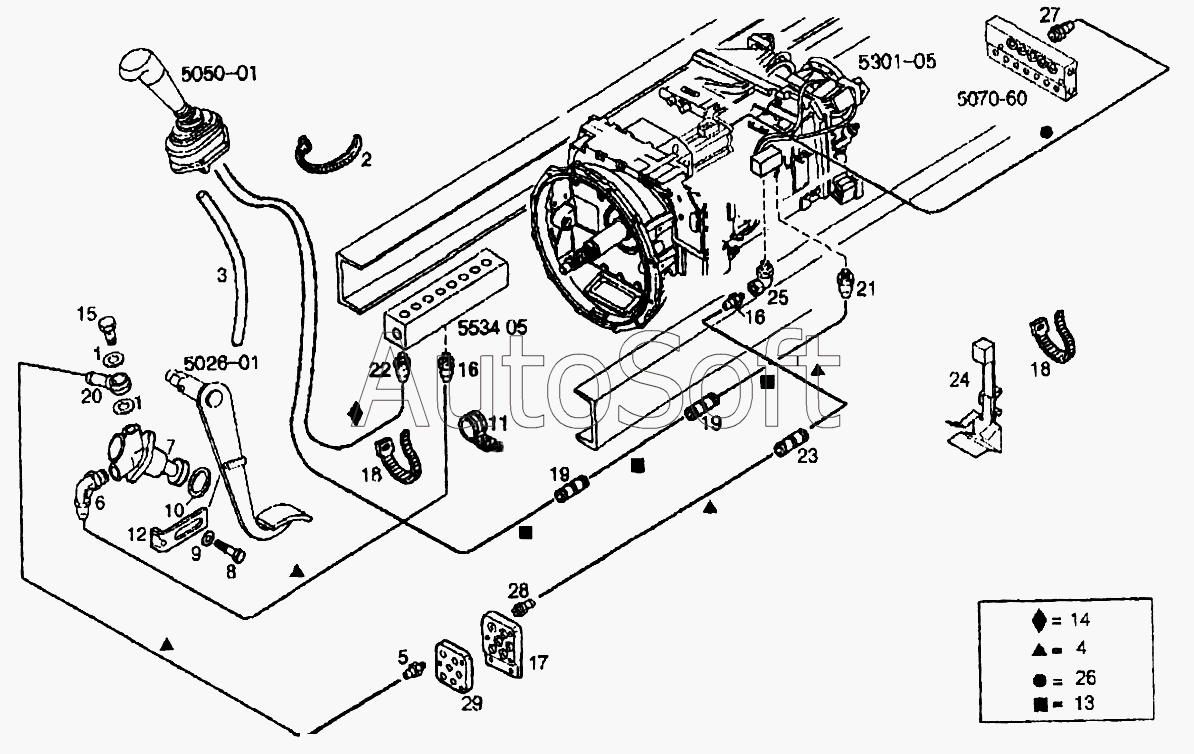

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Управление переключением передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба (D=12х18мм) | |
| 2 | 4***2 | Хомут (L=130мм) | |
| 3 | 4***5 | Кабель-канал (D=8мм) | |
| 4 | 4***8 | Пластиковая труба (D=6мм) | |
| 5 | 4***5 | Соединительный штуцер (D=6мм) | |
| 6 | 4***7 | Соединение угловое | |
| 7 | 8***0 | Управляющий клапан "BOSCH" | |
| 8 | 1***4 | Болт М6х12(8,8) | |
| 9 | 1***4 | Шайба (D=6,4х12мм) | |
| 10 | 1***0 | Круглое кольцо (D=28,24мм, SP=2,62) | |
| 11 | 1***0 | Хомут | |
| 12 | 4***0 | Кронштейн | |
| 13 | 4***6 | Пластиковая труба (D=4мм) | |
| 14 | 4***7 | Пластиковая труба | |
| 15 | 4***0 | Болт М12х1,5 | |
| 16 | 4***3 | Штуцер соединения | |
| 17 | 4***9 | Соединительная пластина | |
| 18 | 4***6 | Хомут крепления кабеля (L=360мм) | |
| 19 | 4***1 | Муфта с наружной резьбой | |
| 20 | 4***9 | Кольцевое соединение (D=12мм) | |
| 21 | 4***8 | Муфта с наружной резьбой | |
| 22 | 4***9 | Муфта с наружной резьбой | |
| 23 | 9***8 | Штуцер соединения | |
| 24 | 4***3 | Хомут | |
| 25 | 9***7 | Соединение угловое М12х1,5 | |
| 26 | 4***0 | Пластиковая труба (D=12мм) | |
| 27 | 4***5 | Муфта с наружной резьбой | |
| 28 | 4***6 | Штуцер соединения (D=6мм) | |
| 29 | 4***0 | Соединительная пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
