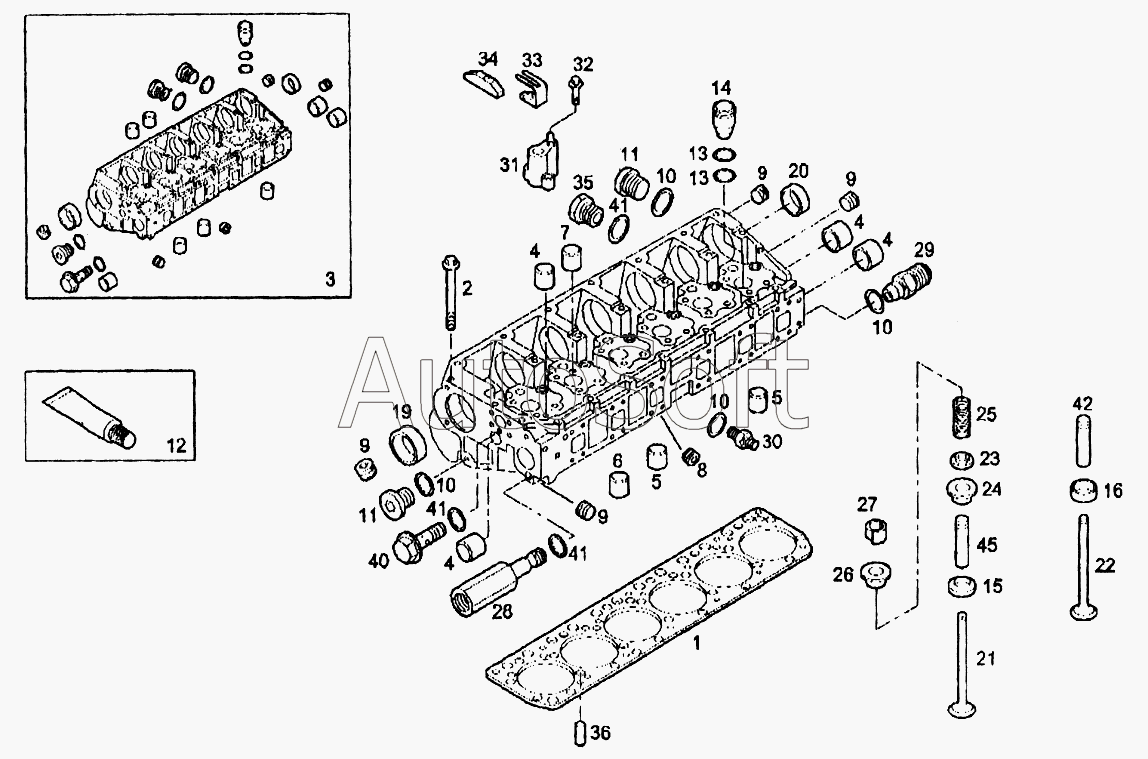

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Головка блока цилиндров
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
40
41
41
41
42
42
42
45
45
45
13
13
2
3
4
4
4
4
5
5
6
7
8
9
9
9
9
10
10
10
10
11
11
12
1
14
15
15
15
16
16
16
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Уплотнение головки блока цилиндров | |
| 2 | 9***4 | Болт М16х2х170 | |
| 3 | 5***2 | Головка блока цилиндров | |
| 4 | 1***0 | Заглушка (D=28мм) | |
| 5 | 1***0 | Заглушка (D=45мм) | |
| 6 | 1***0 | Заглушка (D=20мм) | |
| 7 | 1***0 | Заглушка (D=25мм) | |
| 8 | 9***0 | Резьбовая пробка | |
| 9 | 9***1 | Резьбовая пробка | |
| 10 | 9***8 | Уплотняющая прокладка (D=12мм) | |
| 11 | 1***3 | Болт М14х1,5 | |
| 12 | 1***2 | Герметик "LOCITE" | |
| 13 | 1***1 | Круглое кольцо (D=23,5мм, SP=1,7мм) | |
| 14 | 9***2 | Седло насос-форсунки | |
| 15 | 5***6 | Седло клапана +0.20 | |
| 15 | 5***7 | Седло клапана +0.20 | |
| 15 | 9***2 | Седло клапана стандарт | |
| 16 | 5***7 | Седло клапана +0.20 | |
| 16 | 9***3 | Седло клапана стандарт | |
| 16 | 9***2 | Седло клапана стандарт | |
| 19 | 9***5 | Втулка | |
| 20 | 5***6 | Втулка | |
| 21 | 9***3 | Впускной клапан | |
| 22 | 9***0 | Выпускной клапан | |
| 23 | 9***5 | Чашка пружины нижняя | |
| 24 | 4***3 | Чашка | |
| 25 | 9***4 | Пружина клапана | |
| 26 | 9***1 | Чашка пружины | |
| 27 | 9***9 | Сухарики | |
| 28 | 5***2 | Штуцер соединения | |
| 29 | 5***2 | Пробка сапуна | |
| 30 | 4***4 | Соединительный штуцер | |
| 31 | 5***2 | Цилиндр тормоза двигателя | |
| 32 | 1***4 | Винт под торцевой ключ М8х50 | |
| 33 | 9***8 | Удерживающая пружина М12х35 | |
| 34 | 9***9 | Клапанный мост | |
| 35 | 1***1 | Резьбовая пробка М16х1,5 | |
| 36 | 1***0 | Установочная шпилька (D=10мм) | |
| 40 | 4***3 | Болт М14х1,5х30 | |
| 41 | 9***8 | Уплотняющая прокладка (D=14х22мм) | |
| 42 | 5***6 | Направляющая клапана | |
| 42 | 5***7 | Направляющая клапана +0,2 | |
| 42 | 5***8 | Направляющая клапана +0,4 | |
| 45 | 5***0 | Направляющая клапана | |
| 45 | 5***1 | Направляющая клапана +0,2 | |
| 45 | 5***2 | Направляющая клапана +0,4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
