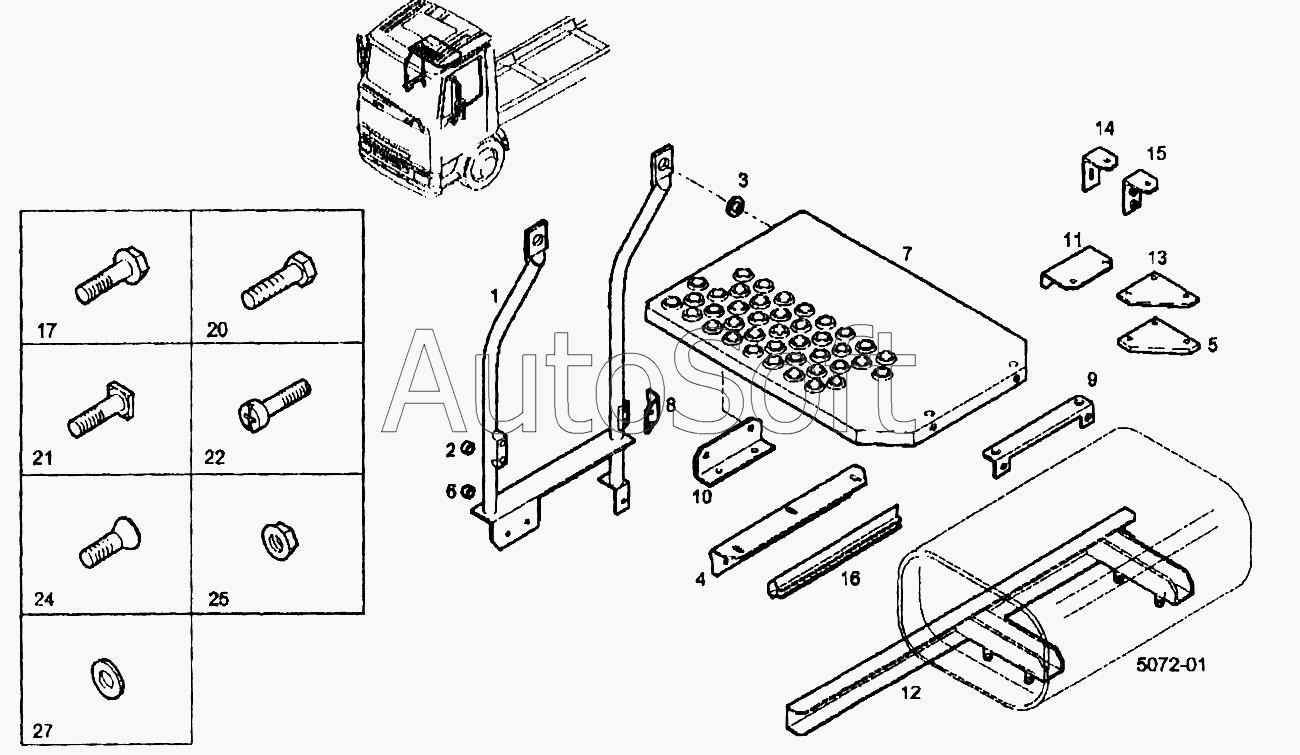

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Боковая площадка
15
27
27
25
25
24
22
22
21
20
17
17
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Кронштейн | |
| 2 | 4***0 | Проставка (L=100мм) | |
| 3 | 3***6 | Шайба (D=9х22мм) | |
| 4 | 4***1 | Кронштейн | |
| 5 | 4***0 | Пластина | |
| 6 | 2***1 | Стопорная шайба | |
| 7 | 4***6 | Ступенька | |
| 8 | 4***5 | Кронштейн | |
| 9 | 4***1 | Кронштейн (L=100мм) | |
| 10 | 4***6 | Кронштейн | |
| 11 | 4***4 | Кронштейн | |
| 12 | 4***9 | Кронштейн | |
| 13 | 4***7 | Пластина | |
| 14 | 4***6 | Кронштейн | |
| 15 | 4***3 | Кронштейн | |
| 16 | 4***9 | Секция рамы (L=330мм) | |
| 17 | 1***4 | Болт М8х1,25х16 | |
| 17 | 1***4 | Болт М8х1,25х20 | |
| 17 | 1***4 | Болт М8х1,25х40 | |
| 20 | 1***4 | Болт М8х1,25х30 | |
| 21 | 1***4 | Болт М8х1,25х25 | |
| 22 | 1***4 | Винт с крестовым пазом М8х1,25х20 | |
| 22 | 1***4 | Винт с крестовым пазом М8х1,25х25 | |
| 24 | 1***4 | Болт М6х16 | |
| 25 | 1***1 | Гайка М6 | |
| 25 | 1***1 | Гайка М8 | |
| 27 | 1***4 | Шайба (D=8,4х16мм) | |
| 27 | 1***4 | Шайба (D=8,4х21мм) |
