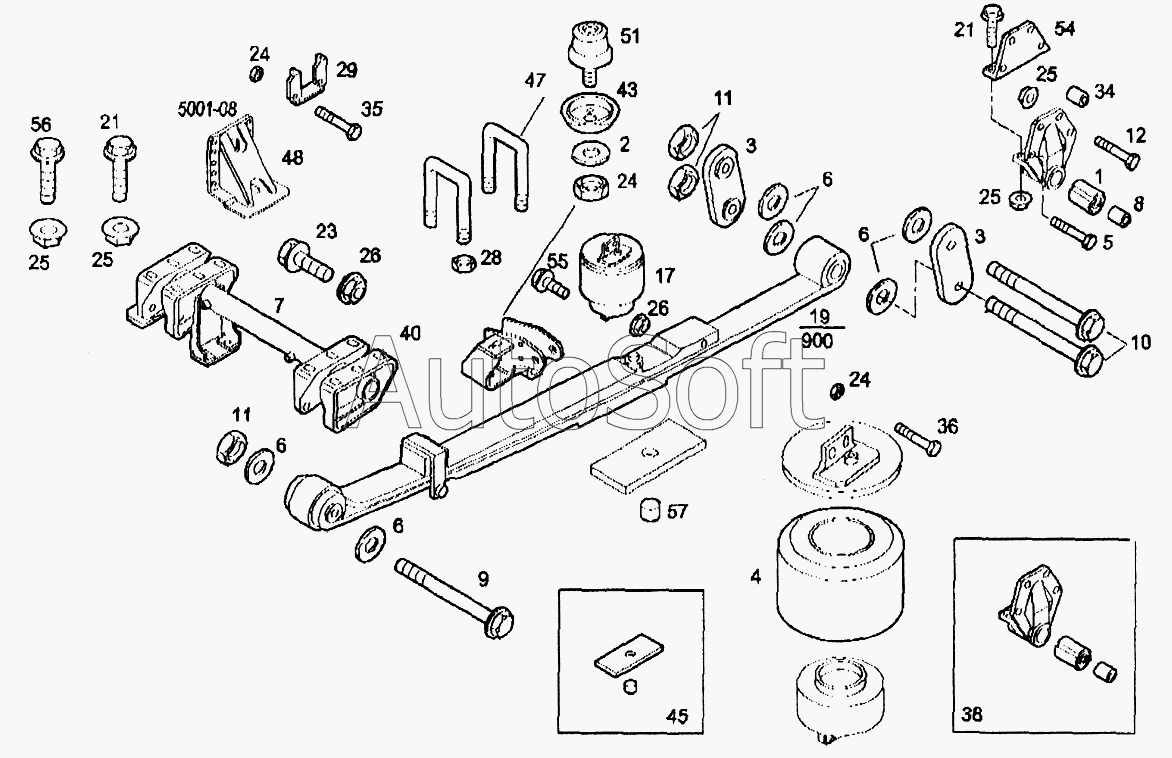

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Передняя рессора
1
2
3
3
4
5
6
6
6
6
7
8
9
10
11
11
12
17
17
19
21
21
23
24
24
24
25
25
25
25
26
26
28
29
29
34
35
36
38
40
40
43
45
47
47
48
48
51
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Втулка рессоры | |
| 2 | 2***4 | Шайба (D=12,3мм) | |
| 3 | 8***9 | Серьга | |
| 4 | 4***6 | Воздушная подушка | |
| 5 | 1***4 | Болт М14х2х65 | |
| 6 | 8***8 | Стопорная шайба | |
| 7 | 4***8 | Опора | |
| 8 | 8***9 | Втулка | |
| 9 | 8***0 | Болт М20х1,5х135 | |
| 10 | 8***1 | Болт М20х1,5х145 | |
| 11 | 8***3 | Соединительная гайка М20х1,5 | |
| 12 | 1***4 | Болт М14х90 | |
| 17 | 5***4 | Пневмобаллон в сборе левый | |
| 17 | 5***5 | Пневмобаллон в сборе правый | |
| 19 | 5***0 | Параболическая рессора в сборе | |
| 21 | 1***4 | Болт М14х40 | |
| 23 | 1***4 | Болт М16х40 | |
| 24 | 1***1 | Гайка М12 | |
| 25 | 1***1 | Гайка М14 | |
| 26 | 1***1 | Гайка М16 | |
| 28 | 4***8 | Гайка М20х1,5 | |
| 29 | 4***9 | Кронштейн правый | |
| 29 | 4***0 | Кронштейн левый | |
| 34 | 8***7 | Проставка (L=22мм) | |
| 35 | 1***4 | Болт М12х30 | |
| 36 | 1***4 | Болт с шестигранной головкой М12х40 | |
| 38 | 8***1 | Направляющая подшипника | |
| 40 | 5***0 | Кронштейн правый | |
| 40 | 5***1 | Кронштейн левый | |
| 43 | 4***2 | Чашка | |
| 45 | 4***8 | Основание (SP=15мм) | |
| 47 | 4***9 | Стремянка (L=120мм) | |
| 47 | 4***5 | Стремянка (H=135мм) | |
| 48 | 4***0 | Стремянка (L=180мм) | |
| 48 | 4***1 | Стремянка рессоры (высота 190мм) | |
| 51 | 4***1 | Буферная опора | |
| 54 | 4***8 | Кронштейн | |
| 55 | 1***4 | Болт М16х130 | |
| 56 | 1***4 | Болт М14х35 | |
| 57 | 4***8 | Центральная ось (D=22мм) |
