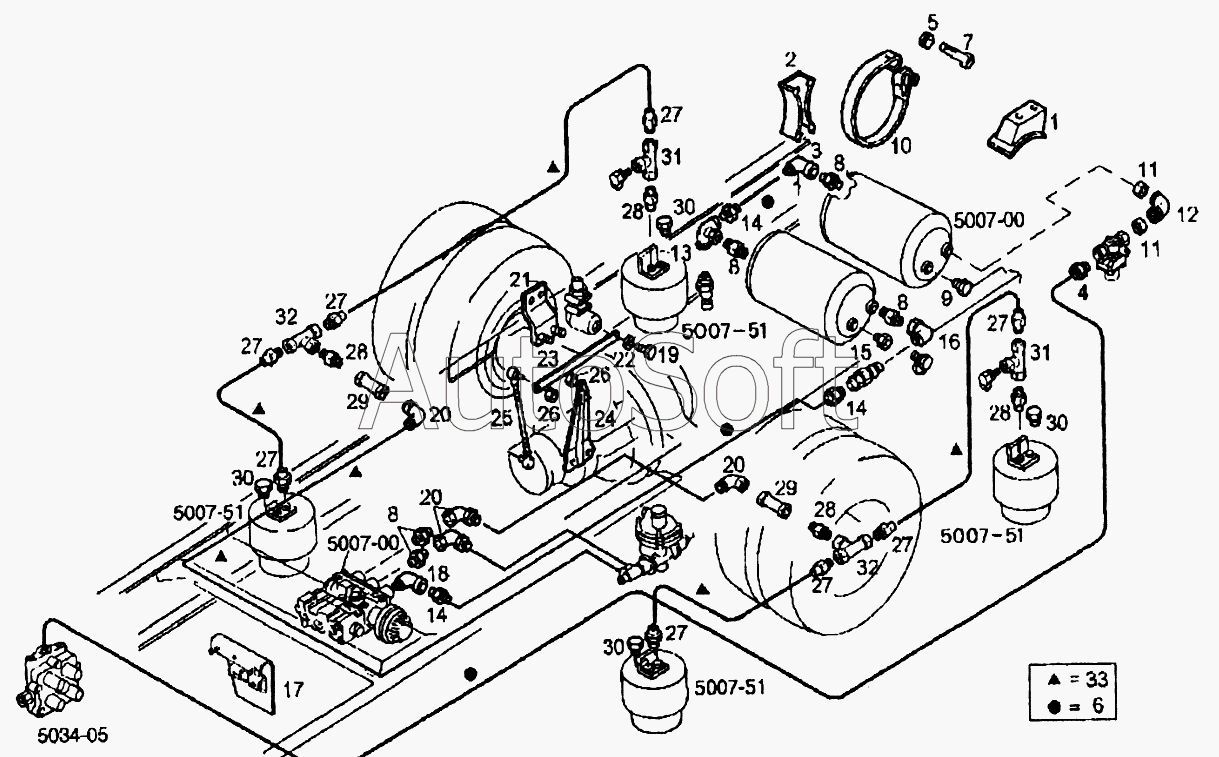

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Пневмоподвеска
26
26
18
19
20
20
20
21
22
23
24
25
17
27
27
27
27
27
27
27
27
28
28
28
28
29
29
30
30
30
30
31
31
32
32
33
1
16
15
14
14
14
13
12
11
11
10
9
8
8
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кронштейн | |
| 2 | 8***0 | Кронштейн | |
| 3 | 5***6 | Соединение угловое | |
| 4 | 4***3 | Штуцер соединения | |
| 5 | 1***1 | Гайка М10 | |
| 6 | 4***0 | Пластиковая труба (D=12мм) | |
| 7 | 9***4 | Болт М10 | |
| 8 | 5***2 | Муфта с наружной резьбой М22х1,5 | |
| 9 | 5***5 | Резьбовая пробка М22х1,5 | |
| 10 | 2***6 | Хомут крепления (D=246мм) | |
| 11 | 9***4 | Гайка М22х1,5 | |
| 12 | 9***5 | Соединение угловое | |
| 13 | 5***2 | Тройник М16х1,5 | |
| 14 | 4***5 | Штуцер соединения | |
| 15 | 4***1 | Штуцер соединения | |
| 16 | 5***0 | Соединение угловое М16х1,5 | |
| 17 | 4***6 | Кронштейн | |
| 18 | 9***2 | Соединение угловое М22х1,5-М16х1,5 | |
| 19 | 1***4 | Болт М8х60 | |
| 20 | 5***4 | Соединение угловое | |
| 21 | 4***0 | Кронштейн | |
| 22 | 1***4 | Шайба (D=6х14мм) | |
| 23 | 4***2 | Рычаг | |
| 24 | 4***1 | Опора | |
| 25 | 4***1 | Соединительная тяга (L=270мм) | |
| 26 | 1***1 | Гайка М6 | |
| 27 | 4***8 | Штуцер соединения М16х1,5 | |
| 28 | 5***1 | Штуцер соединения М16х1,5 | |
| 29 | 5***3 | Переходник | |
| 30 | 4***5 | Резьбовая пробка М16х1,5 | |
| 31 | 5***6 | Тройник М16х1,5 | |
| 32 | 5***8 | Тройник М16х1,5 | |
| 33 | 4***9 | Пластиковая труба (D=8мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
