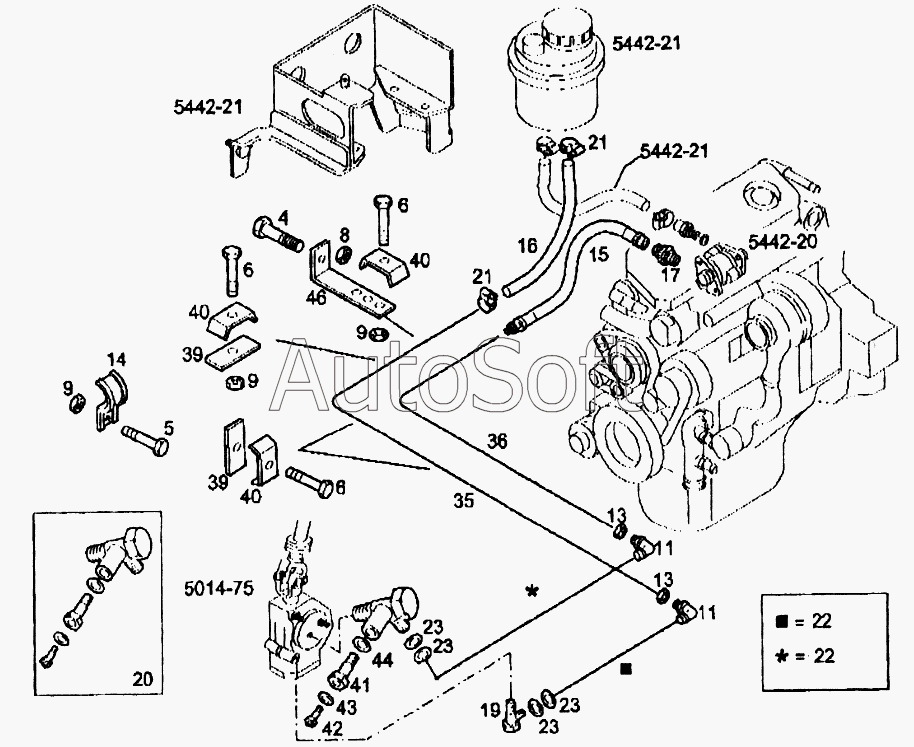

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы рулевого управления
21
21
46
44
43
42
41
40
40
40
39
39
36
35
23
23
23
23
22
22
22
22
4
20
19
17
16
15
14
13
13
11
11
9
9
9
8
6
6
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 1***4 | Болт М8х25 | |
| 5 | 1***4 | Болт М6х20 | |
| 6 | 1***4 | Болт М6х30 | |
| 8 | 1***1 | Гайка М8 | |
| 9 | 1***1 | Гайка М6 | |
| 11 | 1***4 | Соединение угловое М22х1,5-М22х1,5 | |
| 13 | 1***1 | Гайка М22х1,5х7 | |
| 14 | 2***8 | Хомут крепления трубки | |
| 15 | 4***6 | Шланг (L=350мм) | |
| 16 | 4***1 | Масляный шланг (L=330мм) | |
| 17 | 4***4 | Муфта с наружной резьбой М18х1,5-М22х1,5 | |
| 19 | 9***0 | Поворотное соединение | |
| 20 | 9***5 | Соединение угловое | |
| 21 | 4***6 | Хомут крепления шланга (D=20,5-24,5мм) | |
| 22 | 4***5 | Кольцо круглого сечения (D=10мм) | |
| 22 | 4***8 | Трубка (D=15мм) | |
| 22 | 4***2 | Трубка | |
| 23 | 9***3 | Кольцо круглого сечения (D=20мм) | |
| 35 | 4***1 | Трубка | |
| 36 | 4***0 | Трубка | |
| 39 | 3***7 | Основание | |
| 40 | 4***8 | Зажимающий кронштейн | |
| 41 | 4***8 | Пробка сапуна | |
| 42 | 1***5 | Болт М8х1 | |
| 43 | 1***7 | Шайба (D=8х11,5мм) | |
| 44 | 1***8 | Круглое кольцо (D=8мм, SP=2мм) | |
| 46 | 3***5 | Кронштейн крепления |
