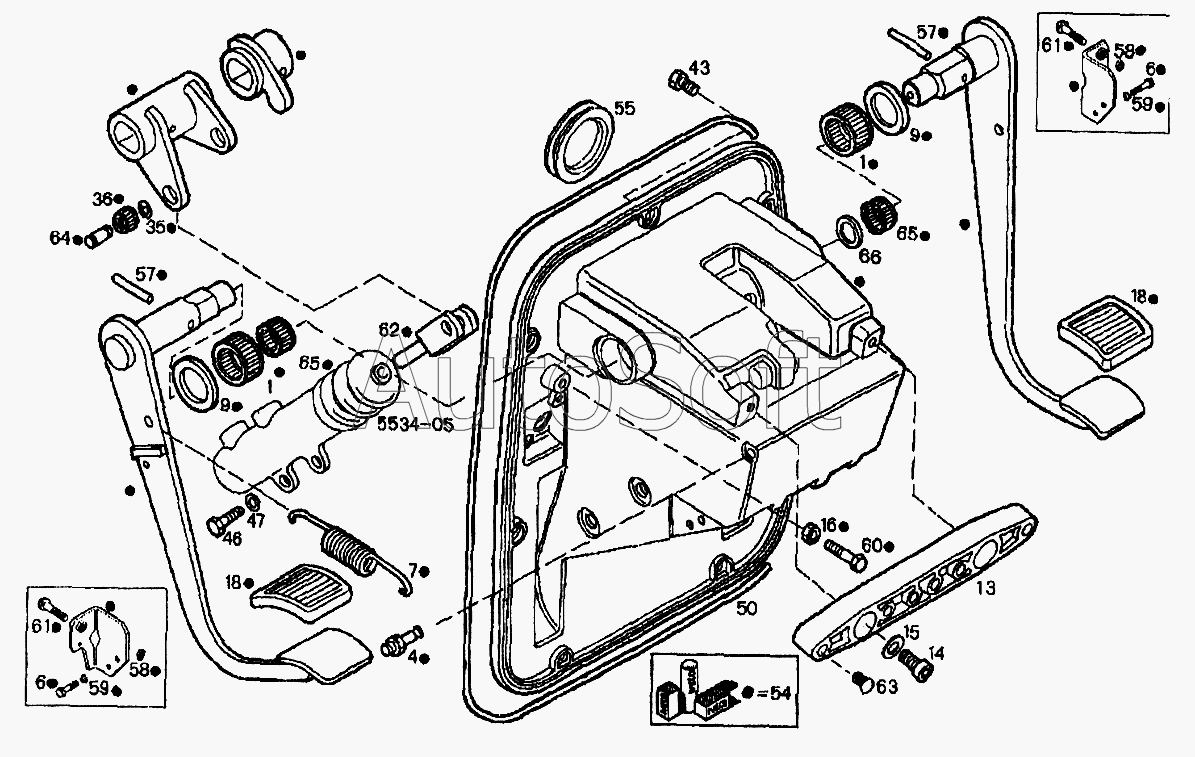

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Узел педалей
47
66
65
65
64
63
62
61
61
60
59
59
58
58
57
57
55
54
50
1
1
46
43
36
35
18
18
16
15
14
13
9
9
7
6
6
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Роликовая обойма | |
| 4 | 8***1 | Ось шарнира | |
| 6 | 1***4 | Болт с шестигранной головкой М6х16 | |
| 7 | 4***2 | Пружина | |
| 9 | 8***5 | Кольцо | |
| 13 | 8***8 | Пластина | |
| 14 | 1***1 | Болт с головкой под торцевой ключ М10х30 | |
| 15 | 1***4 | Шайба (D=10,5х21мм) | |
| 16 | 1***1 | Гайка М8 | |
| 18 | 8***8 | Накладка педали | |
| 35 | 1***6 | Стопорное кольцо | |
| 36 | 1***0 | Игольчатый подшипник (D=10х14мм,SP=10мм) | |
| 43 | 1***4 | Болт М8х1,25х20 | |
| 46 | 1***4 | Болт М12х60 | |
| 47 | 1***4 | Шайба (D=12х24мм) | |
| 50 | 8***5 | Прокладка | |
| 54 | 4***9 | Педаль в сборе | |
| 55 | 8***6 | Резиновая пробка в сборе | |
| 57 | 1***0 | Шпонка оси шарнира | |
| 58 | 1***1 | Шестигранная гайка М8х1,25 | |
| 59 | 1***4 | Пружинная шайба (D=6х12мм) | |
| 60 | 4***0 | Болт М8х45 | |
| 61 | 4***7 | Регулировочный болт | |
| 62 | 4***5 | Шток толкателя | |
| 63 | 4***0 | Кнопка | |
| 64 | 4***6 | Шпилька | |
| 65 | 4***7 | Роликовая обойма | |
| 66 | 4***1 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
