Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Пневматическая тормозная система
27
27
19
20
21
21
22
22
23
23
24
24
25
25
26
26
18
28
28
29
30
31
32
33
34
10
10
2
3
3
3
3
3
3
3
3
4
5
6
6
7
7
9
9
9
1
11
12
13
14
15
16
17

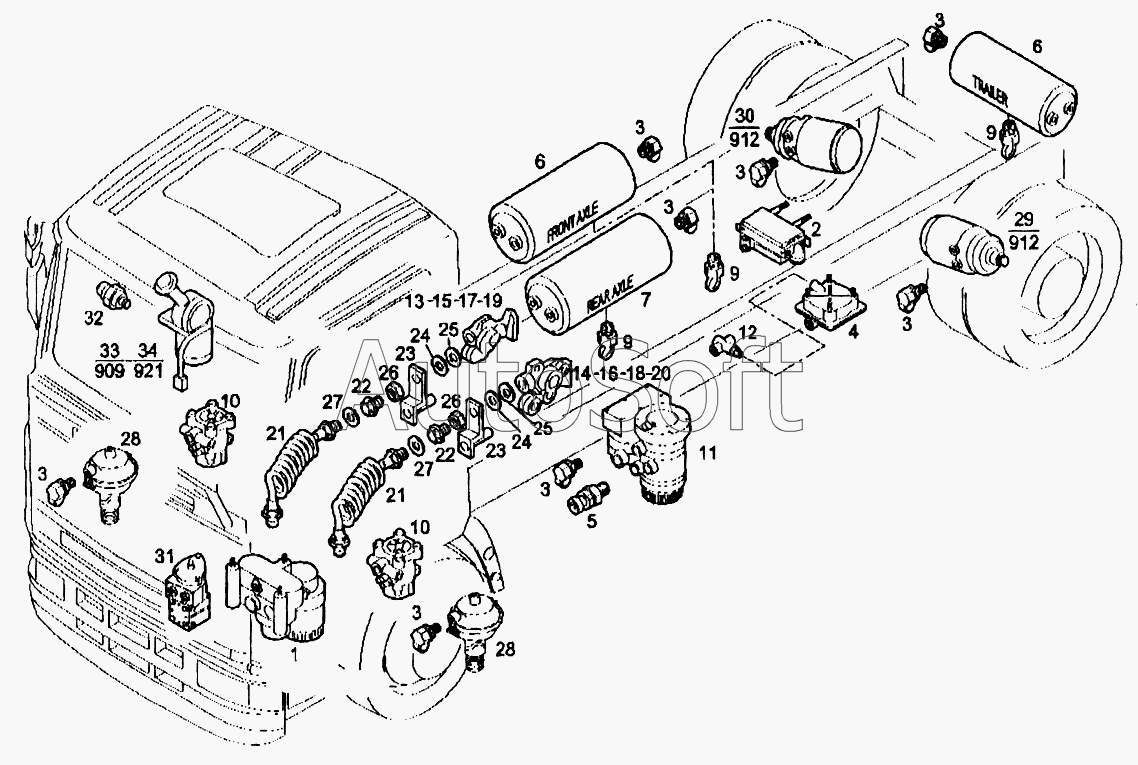

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Редукционный клапан | |
| 2 | 4***1 | Распределительный клапан | |
| 3 | 4***0 | Тестовый штуцер соединения "RAUFOSS" | |
| 4 | 4***6 | Редукционный клапан | |
| 5 | 4***7 | Выключатель | |
| 6 | 9***6 | Ресивер 20л | |
| 7 | 9***3 | Ресивер 30л | |
| 7 | 9***7 | Ресивер 30л | |
| 9 | 9***2 | Сливной клапан | |
| 10 | 4***4 | Клапан ABS в сборе "WABCO" | |
| 11 | 4***2 | Управляющий клапан | |
| 12 | 8***3 | Контрольный клапан | |
| 13 | 4***2 | Соединительная головка "KNORR" красная | |
| 14 | 4***0 | Соединительная головка "KNORR" желтая | |
| 15 | 2***8 | Соединительная головка "WABCO" | |
| 16 | 2***0 | Соединительная головка "WABCO" | |
| 17 | 4***1 | Соединительная головка "BOSCH" красная | |
| 18 | 4***2 | Соединительная головка "BOSCH" желтая | |
| 19 | 4***6 | Соединительная головка "MARELLI" красная | |
| 20 | 4***5 | Соединительная головка "MARELLI" желтая | |
| 21 | 4***3 | Трубка М16х1,5 | |
| 22 | 4***5 | Соединительный штуцер | |
| 23 | 8***3 | Кронштейн крепления | |
| 24 | 2***3 | Сжимное кольцо (D=16мм,SP=1,5мм) | |
| 25 | 2***2 | Шайба | |
| 26 | 1***1 | Гайка М16х1,5 | |
| 27 | 1***7 | Шайба (D=16х22мм) | |
| 28 | 4***1 | Рабочий тормозной цилиндр | |
| 29 | 9***3 | Рабочий тормозной цилиндр левый "KNORR" | |
| 30 | 9***9 | Рабочий тормозной цилиндр правый "KNORR" | |
| 31 | 4***9 | Двойной распределитель | |
| 32 | 4***6 | Переключатель | |
| 33 | 4***6 | Стояночный тормоз в сборе "WABCO" | |
| 34 | 5***1 | Стояночный тормоз в сборе "KNORR" |
