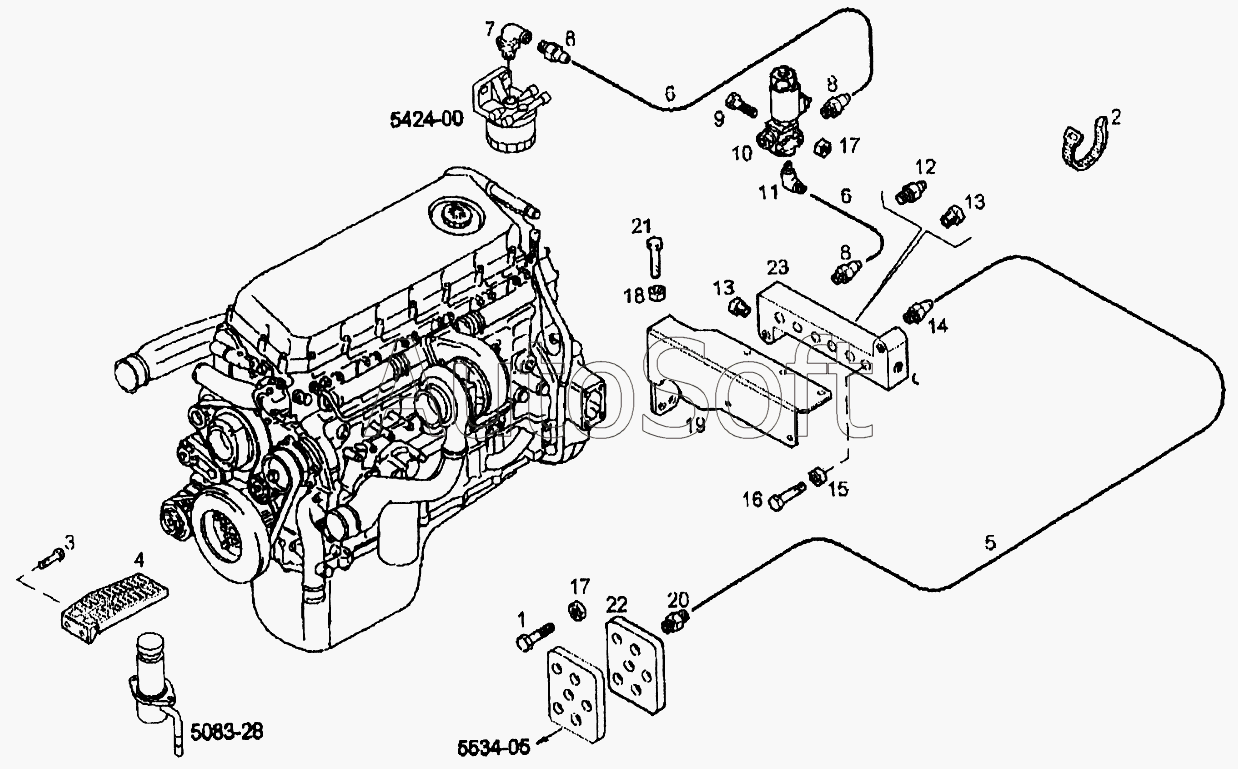

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы
12
23
22
21
20
19
18
17
17
16
15
14
13
13
1
11
10
9
8
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Болт М6х25 | |
| 2 | 4***6 | Хомут крепления кабеля (L=360мм) | |
| 3 | 1***1 | Болт с шестигранной головкой М6х20 | |
| 4 | 5***6 | Педаль тормоза | |
| 5 | 4***8 | Пластиковая труба (D=6мм) | |
| 6 | 4***9 | Пластиковая труба (D=8мм) | |
| 7 | 4***6 | Соединение угловое | |
| 8 | 4***7 | Штуцер соединения М12х1,5 | |
| 9 | 1***4 | Болт М8х40 | |
| 10 | 4***7 | Электропневматический клапан "WABCO" | |
| 11 | 4***5 | Соединение угловое | |
| 12 | 4***5 | Муфта с наружной резьбой | |
| 13 | 4***4 | Резьбовая пробка М12х1,5 | |
| 14 | 4***3 | Штуцер соединения | |
| 15 | 1***1 | Гайка М8 | |
| 16 | 1***4 | Болт М6х20 | |
| 17 | 1***1 | Гайка М6 | |
| 18 | 1***1 | Гайка М10 | |
| 19 | 4***5 | Кронштейн | |
| 20 | 4***5 | Соединительный штуцер (D=6мм) | |
| 21 | 1***4 | Болт М10х25 | |
| 22 | 4***9 | Соединительная пластина | |
| 23 | 8***3 | Соединительный штуцер |
