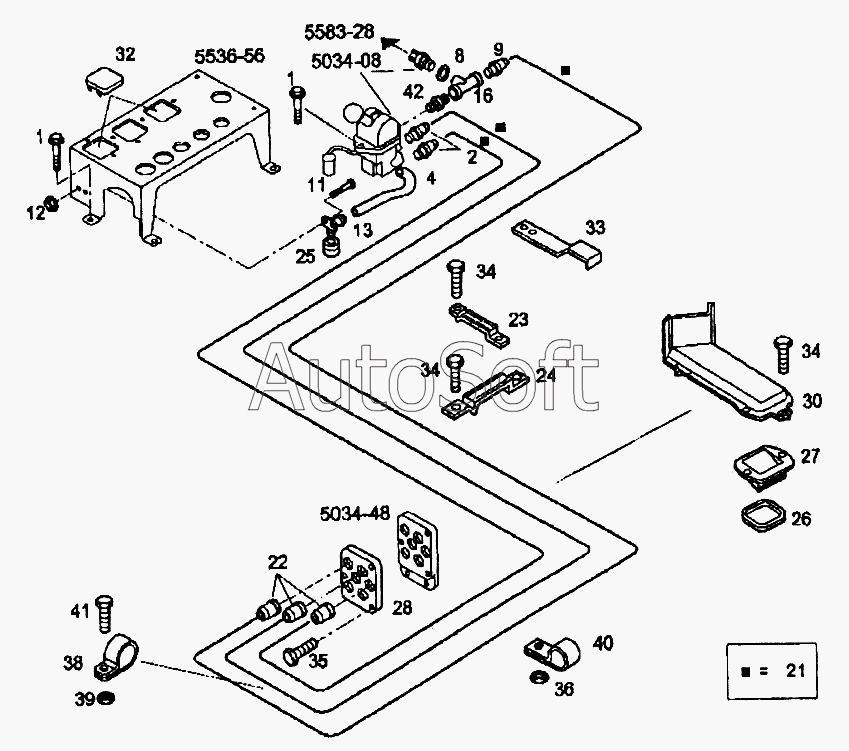

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы стояночного тормоза
26
42
41
40
39
38
36
35
34
34
34
33
32
30
28
27
1
1
25
24
23
22
21
16
13
12
11
9
8
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Болт М6х20 | |
| 2 | 4***8 | Штуцер соединения М16х1,5 | |
| 4 | 4***0 | Рукав (D=10мм) | |
| 8 | 1***0 | Уплотняющая прокладка (D=12х18мм, SP=1,5) | |
| 9 | 4***7 | Штуцер соединения М12х1,5 | |
| 11 | 1***4 | Болт | |
| 12 | 1***1 | Шестигранная гайка М5 | |
| 13 | 8***1 | Соединение сапуна | |
| 16 | 5***7 | Тройник М12х1,5 | |
| 21 | 4***9 | Пластиковая труба (D=8мм) | |
| 22 | 4***7 | Соединительный штуцер (D=8мм) | |
| 23 | 8***0 | Кронштейн | |
| 24 | 8***9 | Кронштейн | |
| 25 | 8***5 | Втулка | |
| 26 | 8***2 | Резиновое уплотнение | |
| 27 | 8***0 | Распорка | |
| 28 | 4***0 | Соединительная пластина | |
| 30 | 9***0 | Защита | |
| 32 | 9***9 | Пластмассовая пробка | |
| 33 | 4***5 | Опора | |
| 34 | 1***4 | Болт М6х16 | |
| 35 | 1***4 | Болт М6х30 | |
| 36 | 1***1 | Гайка М6 | |
| 38 | 2***4 | Зажимная скоба (D=28мм) | |
| 39 | 1***1 | Гайка М8 | |
| 40 | 1***0 | Хомут крепления трубки (D=26мм) | |
| 41 | 1***4 | Болт М8х20 | |
| 42 | 5***1 | Штуцер соединения М16х1,5 |
