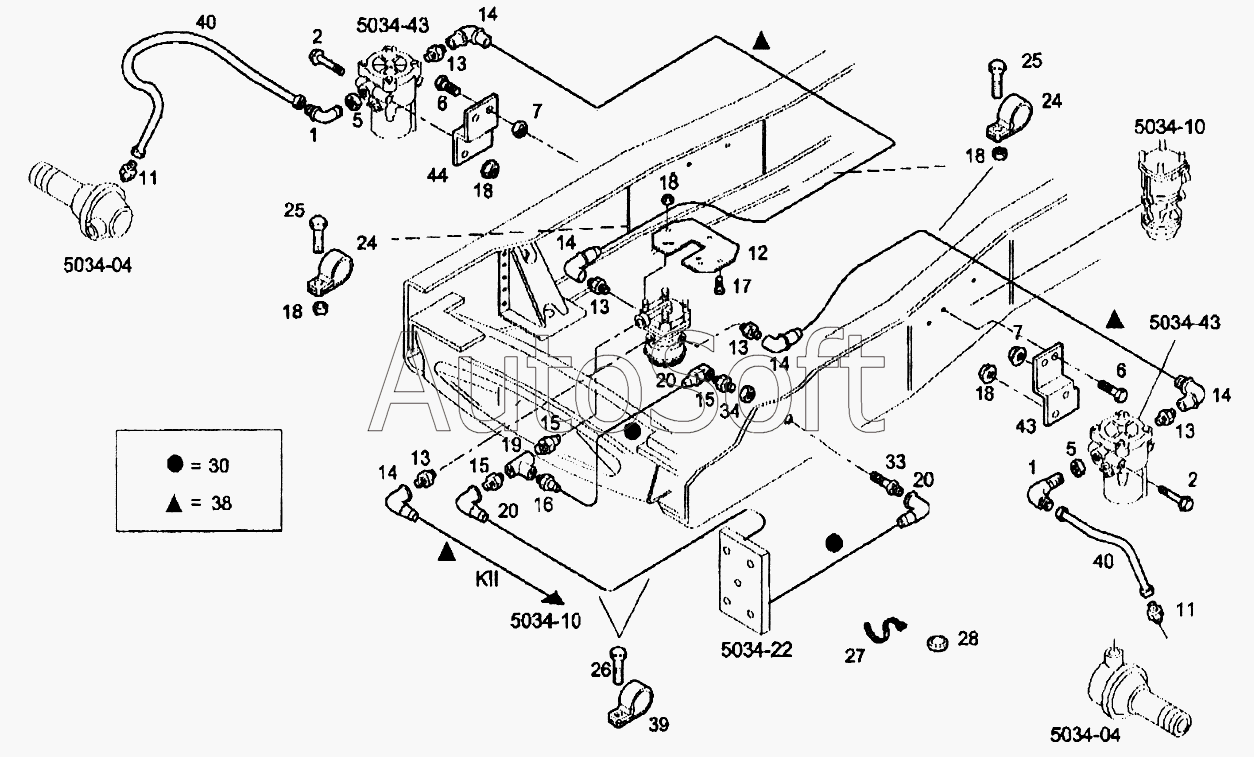

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Передняя система трубопроводов
20
20
20
44
43
40
40
39
38
34
33
30
28
27
27
26
25
25
24
24
1
1
19
18
18
18
18
18
17
16
15
15
15
14
14
14
14
14
13
13
13
13
13
12
11
11
7
7
6
6
5
5
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Соединение угловое М18х1,5-М22х1,5 | |
| 2 | 1***4 | Болт с шестигранной головкой М8х80 | |
| 5 | 9***4 | Гайка М22х1,5 | |
| 6 | 1***4 | Болт М10х25 | |
| 7 | 1***1 | Гайка М10 | |
| 11 | 4***9 | Муфта с наружной резьбой М16х1,5-М18х1,5 | |
| 12 | 4***5 | Пластина | |
| 13 | 5***2 | Муфта с наружной резьбой М22х1,5 | |
| 14 | 5***6 | Соединение угловое | |
| 15 | 5***1 | Штуцер соединения М16х1,5 | |
| 16 | 4***8 | Штуцер соединения М16х1,5 | |
| 17 | 1***4 | Болт М8х20 | |
| 18 | 1***1 | Гайка М8 | |
| 19 | 5***6 | Тройник М16х1,5 | |
| 20 | 5***4 | Соединение угловое | |
| 24 | 1***0 | Хомут крепления трубки (D=12мм) | |
| 25 | 1***4 | Болт М8х1,25х16 | |
| 26 | 1***4 | Болт М6х16 | |
| 27 | 4***6 | Хомут крепления кабеля (L=360мм) | |
| 27 | 4***6 | Хомут крепления кабеля (L=350мм) | |
| 28 | 4***6 | Проставка передняя | |
| 30 | 4***9 | Пластиковая труба (D=8мм) | |
| 33 | 5***3 | Переходник | |
| 34 | 1***1 | Гайка М22х1,5х7 | |
| 38 | 4***0 | Пластиковая труба (D=12мм) | |
| 39 | 1***0 | Хомут крепления трубки (D=24мм) | |
| 40 | 4***4 | Воздушный шланг (L=560мм) | |
| 43 | 8***3 | Кронштейн левый | |
| 44 | 8***4 | Кронштейн правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
