Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Подвеска кабины
34
34
34
34
34
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
23
23
35
35
36
36
37
37
39
39
40
40
41
41
46
46
49
49
51
51
52
52
53
53
11
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
1
1
12
12
13
13
14
14
15
16
16
17
17
19
20
20
21
22

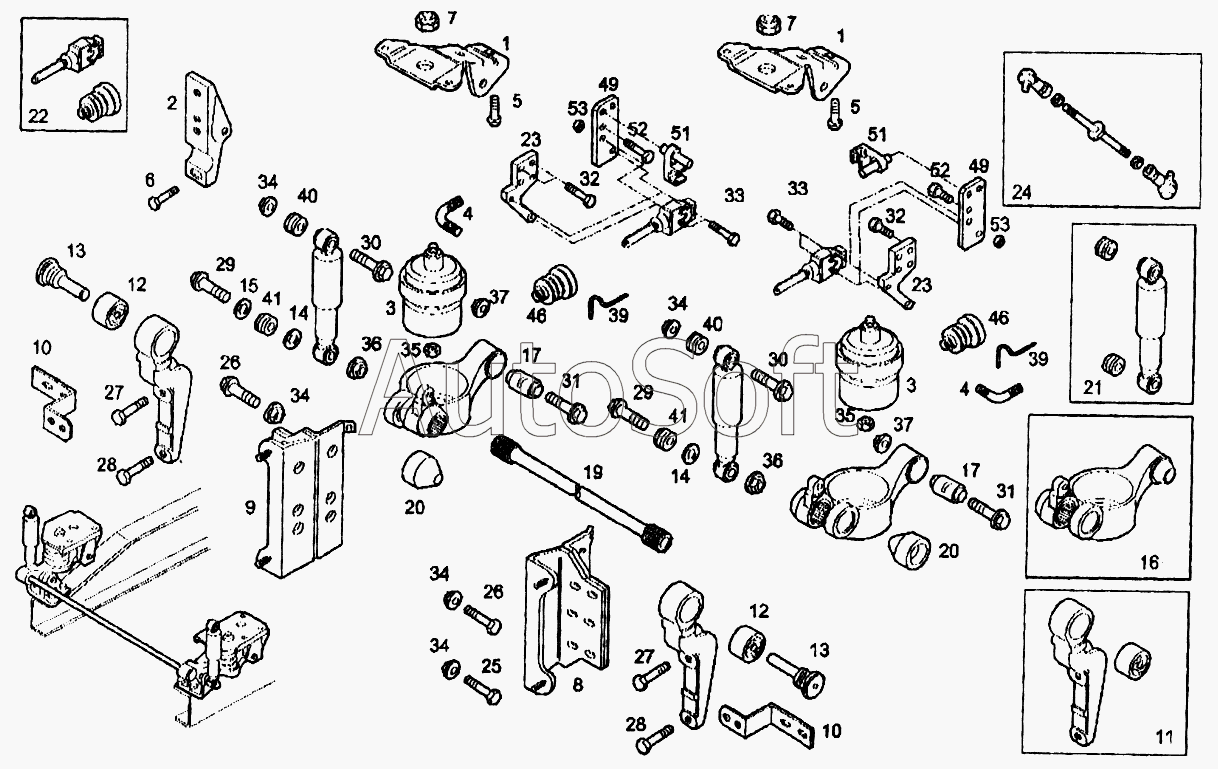

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Кронштейн кабины | |
| 2 | 4***3 | Кронштейн | |
| 3 | 4***0 | Пневмобаллон | |
| 4 | 4***3 | Штуцер соединения | |
| 5 | 1***4 | Болт М12х30 | |
| 6 | 1***4 | Болт М10х20 | |
| 7 | 1***1 | Шестигранная гайка М12 | |
| 8 | 3***2 | Кронштейн левый | |
| 8 | 5***3 | Кронштейн левый | |
| 9 | 3***3 | Кронштейн правый | |
| 9 | 5***2 | Кронштейн правый | |
| 10 | 4***1 | Кронштейн | |
| 11 | 4***9 | Кронштейн в сборе | |
| 12 | 5***1 | Сайлент-блок (D=66мм) | |
| 13 | 4***4 | Шпилька | |
| 14 | 4***3 | Шайба (D=12,5мм) | |
| 15 | 4***5 | Шайба | |
| 16 | 4***2 | Поворотное плечо в сборе левое | |
| 16 | 4***5 | Поворотное плечо в сборе правое | |
| 17 | 1***8 | Сайлент-блок | |
| 19 | 4***3 | Торсионная штанга | |
| 20 | 4***3 | Резиновый шланг | |
| 21 | 5***9 | Амортизатор в сборе | |
| 22 | 8***2 | Клапан пневмоподвески | |
| 23 | 4***5 | Установочная деталь | |
| 24 | 8***7 | Тяга | |
| 25 | 1***4 | Болт М14х2х45 | |
| 26 | 1***4 | Болт М14х40 | |
| 27 | 1***4 | Болт с шестигранной головкой М14х40 | |
| 28 | 1***4 | Болт с шестигранной головкой М14х1,5 | |
| 29 | 4***9 | Болт с шестигранной головкой М12х85 | |
| 30 | 1***4 | Болт М14х60 | |
| 31 | 1***4 | Болт с шестигранной головкой М16х100 | |
| 32 | 1***4 | Болт М8х1,25х16 | |
| 33 | 1***4 | Болт М8х55 | |
| 33 | 1***4 | Болт с шестигранной головкой М8х50 | |
| 34 | 1***1 | Гайка М14 | |
| 35 | 1***1 | Гайка М12(8) | |
| 36 | 1***1 | Гайка М12 | |
| 37 | 1***3 | Фиксирующая гайка М16 | |
| 39 | 1***0 | Установочная шпилька (D=6мм) | |
| 40 | 9***3 | Втулка (D=14мм) | |
| 41 | 9***4 | Втулка (D=16мм) | |
| 46 | 9***6 | Чашка | |
| 49 | 4***3 | Установочная деталь | |
| 51 | 4***2 | Тормозной башмак | |
| 52 | 1***4 | Болт М8х1,25х20 | |
| 53 | 1***1 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
