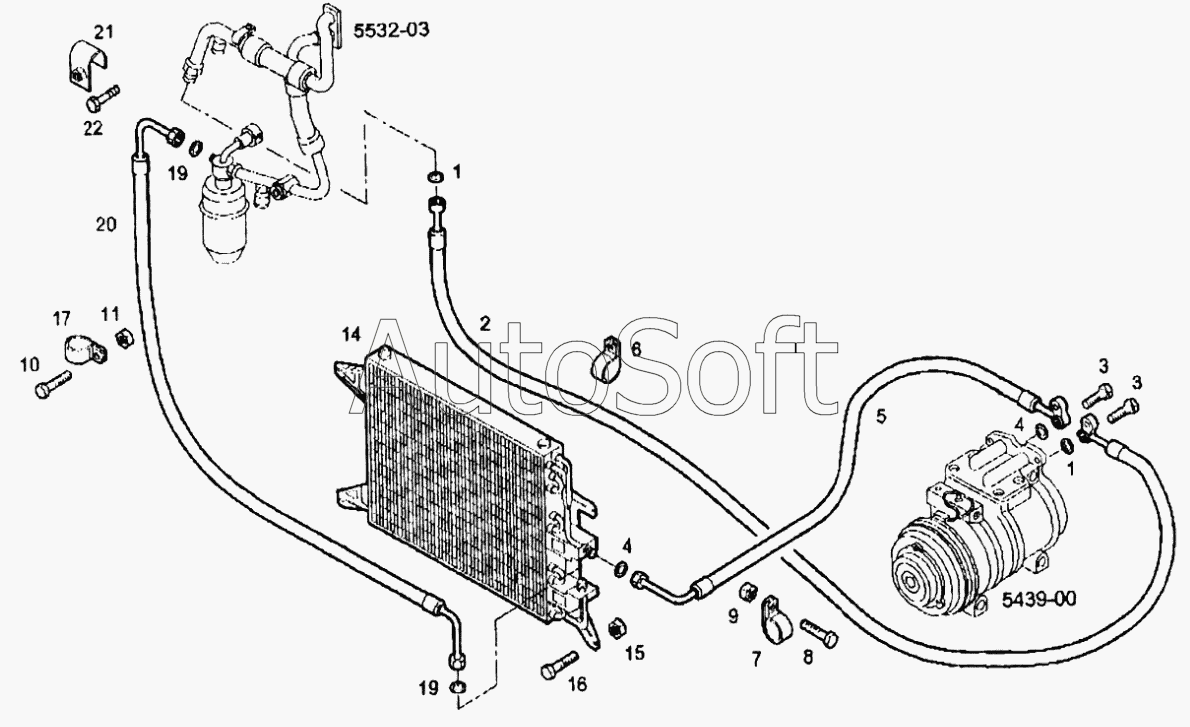

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы системы кондиционирования
1
1
2
3
3
4
4
5
6
7
8
9
10
11
14
15
16
17
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Круглое кольцо (D=14мм) | |
| 2 | 4***3 | Рукав | |
| 3 | 1***4 | Болт М8х1,25х40 | |
| 4 | 1***0 | Круглое кольцо (D=10,82мм, SP=1,78) | |
| 5 | 4***8 | Рукав | |
| 6 | 1***0 | Крепежный кронштейн (D=26мм) | |
| 7 | 1***0 | Зажимающий кронштейн (D=22мм) | |
| 8 | 1***4 | Болт М8х1,25х20 | |
| 9 | 1***1 | Гайка М8 | |
| 10 | 1***4 | Болт М10х20 | |
| 11 | 1***1 | Гайка М10 | |
| 14 | 8***0 | Конденсер | |
| 15 | 4***8 | Гайка | |
| 16 | 4***9 | Болт | |
| 17 | 1***0 | Хомут крепления трубки (D=16мм) | |
| 19 | 1***0 | Круглое кольцо (D=7,65мм) | |
| 20 | 4***4 | Рукав | |
| 21 | 4***3 | Пластина (L=390мм) | |
| 22 | 1***4 | Болт М8х1,25х16 |
