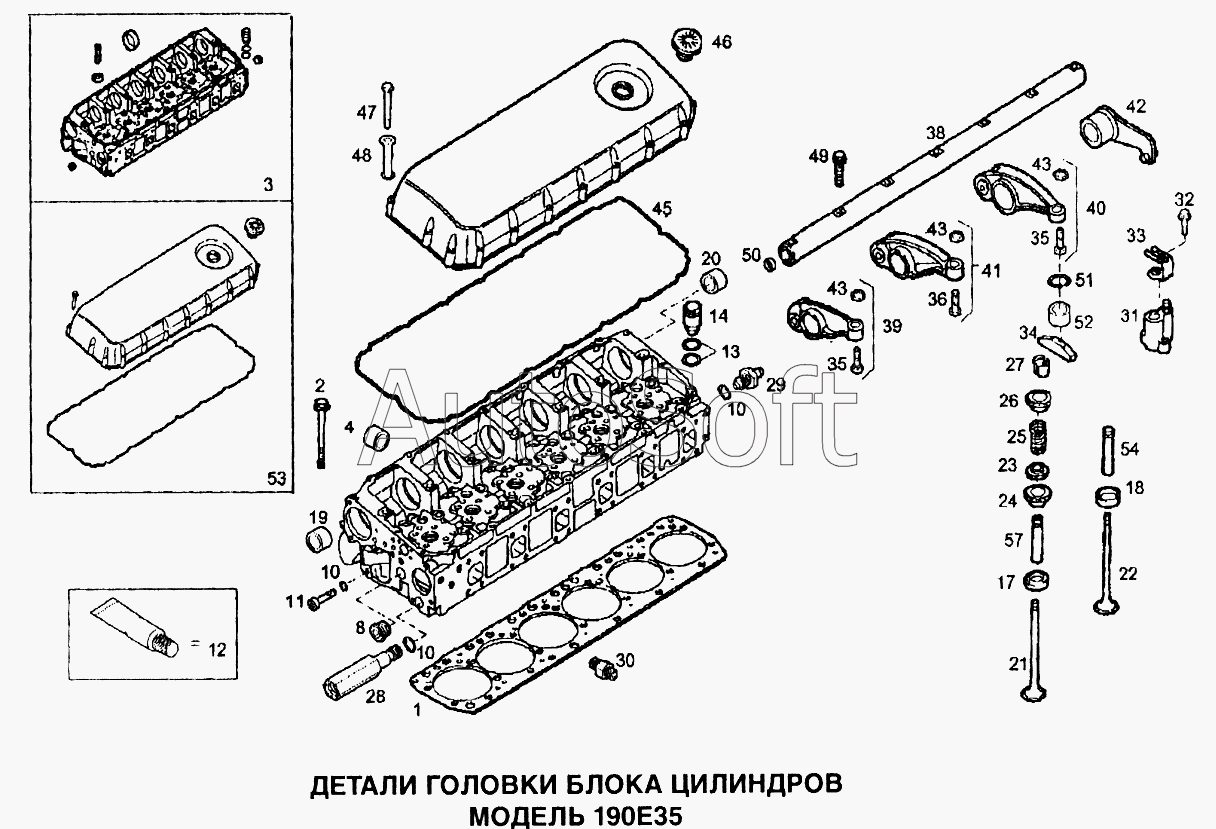

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Детали головки блока цилиндров
46
31
32
33
34
35
35
36
38
39
40
41
42
43
43
43
45
30
47
48
49
50
51
52
53
54
54
54
57
57
57
17
2
3
4
4
4
4
8
8
10
10
10
11
12
13
14
1
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Уплотнение головки блока цилиндров | |
| 2 | 9***4 | Болт М16х2х170 | |
| 3 | 9***1 | Головка блока цилиндров в сборе | |
| 4 | 1***0 | Заглушка (D=20мм) | |
| 4 | 1***0 | Заглушка (D=25мм) | |
| 4 | 1***0 | Заглушка (D=28мм) | |
| 4 | 1***0 | Заглушка (D=45мм) | |
| 8 | 9***0 | Резьбовая пробка | |
| 8 | 9***1 | Резьбовая пробка | |
| 10 | 9***8 | Уплотняющая прокладка (D=12мм) | |
| 11 | 1***3 | Болт М14х1,5 | |
| 12 | 1***2 | Герметик "LOCITE" | |
| 13 | 1***1 | Круглое кольцо (D=23,5мм, SP=1,7мм) | |
| 14 | 9***2 | Седло насос-форсунки | |
| 17 | 9***2 | Седло клапана стандарт | |
| 18 | 9***3 | Седло клапана стандарт | |
| 19 | 9***5 | Втулка | |
| 20 | 5***6 | Втулка | |
| 21 | 9***3 | Впускной клапан | |
| 22 | 9***0 | Выпускной клапан | |
| 23 | 9***5 | Чашка пружины нижняя | |
| 24 | 4***3 | Чашка | |
| 25 | 9***4 | Пружина клапана | |
| 26 | 9***1 | Чашка пружины | |
| 27 | 9***9 | Сухарики | |
| 28 | 5***2 | Штуцер соединения | |
| 29 | 5***2 | Пробка сапуна | |
| 30 | 4***4 | Соединительный штуцер | |
| 31 | 5***2 | Цилиндр тормоза двигателя | |
| 32 | 1***4 | Винт под торцевой ключ М8х50 | |
| 33 | 9***8 | Удерживающая пружина М12х35 | |
| 34 | 9***9 | Клапанный мост | |
| 35 | 9***1 | Рокерный болт | |
| 36 | 9***0 | Рокерный болт | |
| 38 | 9***0 | Вал рокеров | |
| 39 | 9***2 | Рокер | |
| 40 | 9***1 | Рокер выпускной | |
| 41 | 9***6 | Рокер | |
| 42 | 9***0 | Рычаг моторного тормоза | |
| 43 | 4***7 | Регулировочная гайка | |
| 45 | 9***2 | Уплотнение крышки головки блока | |
| 46 | 9***7 | Маслозаливная пробка | |
| 47 | 1***4 | Болт с шестигранной головкой М6х50 | |
| 48 | 9***3 | Распорная втулка | |
| 49 | 9***1 | Болт с шестигранной головкой М14х1,5 | |
| 50 | 1***1 | Закрывающая пробка (D=20мм) | |
| 51 | 1***6 | Пружинная стопорная шайба М52х2 | |
| 52 | 5***3 | Скользящий башмак | |
| 53 | 5***5 | Крышка головки блока в сборе | |
| 54 | 5***6 | Направляющая клапана | |
| 54 | 5***7 | Направляющая клапана +0,2 | |
| 54 | 5***8 | Направляющая клапана +0,4 | |
| 57 | 5***0 | Направляющая клапана | |
| 57 | 5***1 | Направляющая клапана +0,2 | |
| 57 | 5***2 | Направляющая клапана +0,4 |
