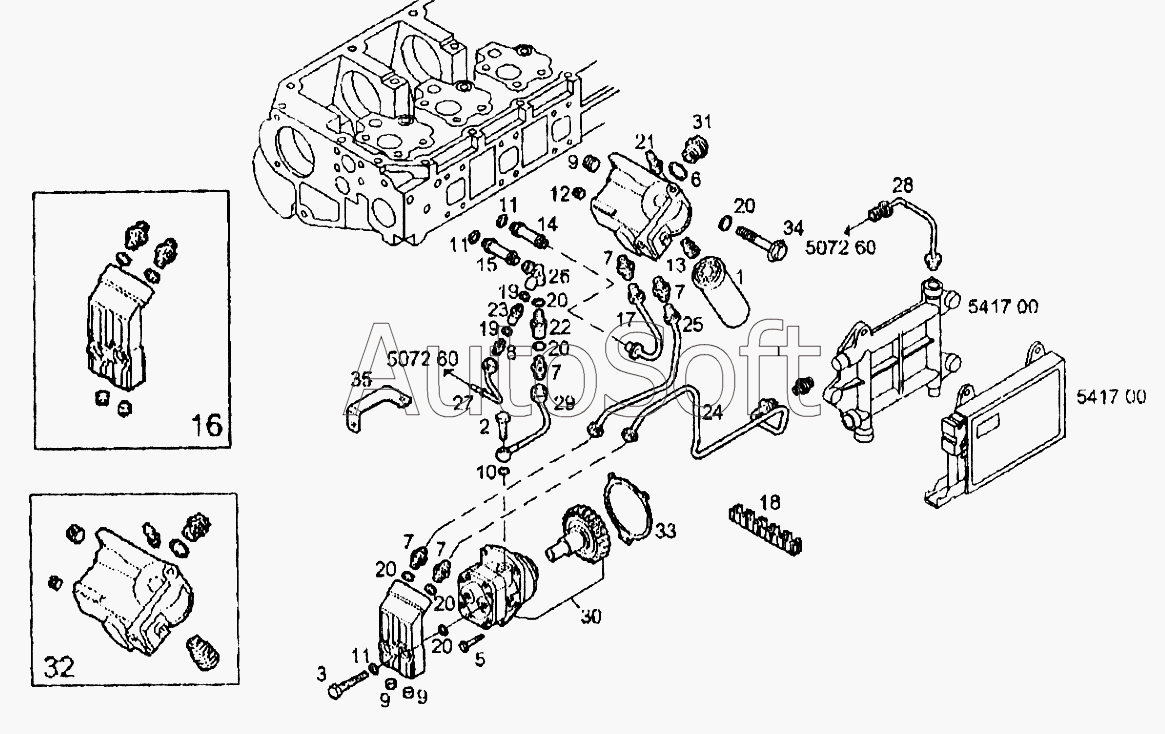

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Система впрыска топлива
28
20
20
20
20
20
20
21
22
23
24
25
26
27
19
19
29
30
31
32
33
34
35
11
11
11
2
3
5
6
7
7
7
7
8
9
9
9
10
1
1
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Фильтрующий элемент | |
| 2 | 4***3 | Болт М14х1,5х30 | |
| 3 | 4***4 | Банджо болт М16х1,5 | |
| 5 | 1***4 | Болт М8х30 | |
| 6 | 1***1 | Кольцо круглого сечения (D=7,65мм, H=1,78мм) | |
| 7 | 4***9 | Муфта с наружной резьбой М16х1,5-М18х1,5 | |
| 8 | 4***4 | Соединительный штуцер | |
| 9 | 9***1 | Резьбовая пробка | |
| 10 | 9***8 | Уплотняющая прокладка (D=14х22мм) | |
| 11 | 9***9 | Шайба (D=16х24мм, SP=1,9) | |
| 12 | 9***1 | Резьбовая пробка | |
| 13 | 9***7 | Муфта с наружной резьбой М14х1,5-М16х1,5 | |
| 14 | 9***0 | Соединительная труба М16х1,5-М18х1,5 | |
| 15 | 9***1 | Соединительная труба М14х1,5-М18х1,5 | |
| 16 | 9***6 | Соединительный штуцер в сборе | |
| 17 | 9***1 | Топливный трубопровод | |
| 18 | 9***3 | Пружинный зажим | |
| 19 | 9***8 | Уплотняющая прокладка (D=12мм) | |
| 20 | 9***9 | Шайба (D=16х24мм, SP=1,5) | |
| 21 | 5***2 | Пробка сапуна | |
| 22 | 5***7 | Клапан 3,5 бар | |
| 23 | 5***1 | Клапан 0,2-0,3 BAR | |
| 24 | 5***7 | Топливный трубопровод | |
| 25 | 5***0 | Топливный трубопровод | |
| 26 | 5***2 | Соединительный штуцер | |
| 27 | 5***9 | Топливный трубопровод | |
| 28 | 5***2 | Топливный трубопровод | |
| 29 | 5***5 | Топливный трубопровод | |
| 30 | 5***1 | Топливный насос | |
| 31 | 5***1 | Резьбовая пробка | |
| 32 | 5***1 | Опора топливного фильтра в сборе | |
| 33 | 9***2 | Прокладка к двигателю | |
| 34 | 1***4 | Болт М8х1,25х40 | |
| 35 | 5***8 | Крепежный кронштейн |
