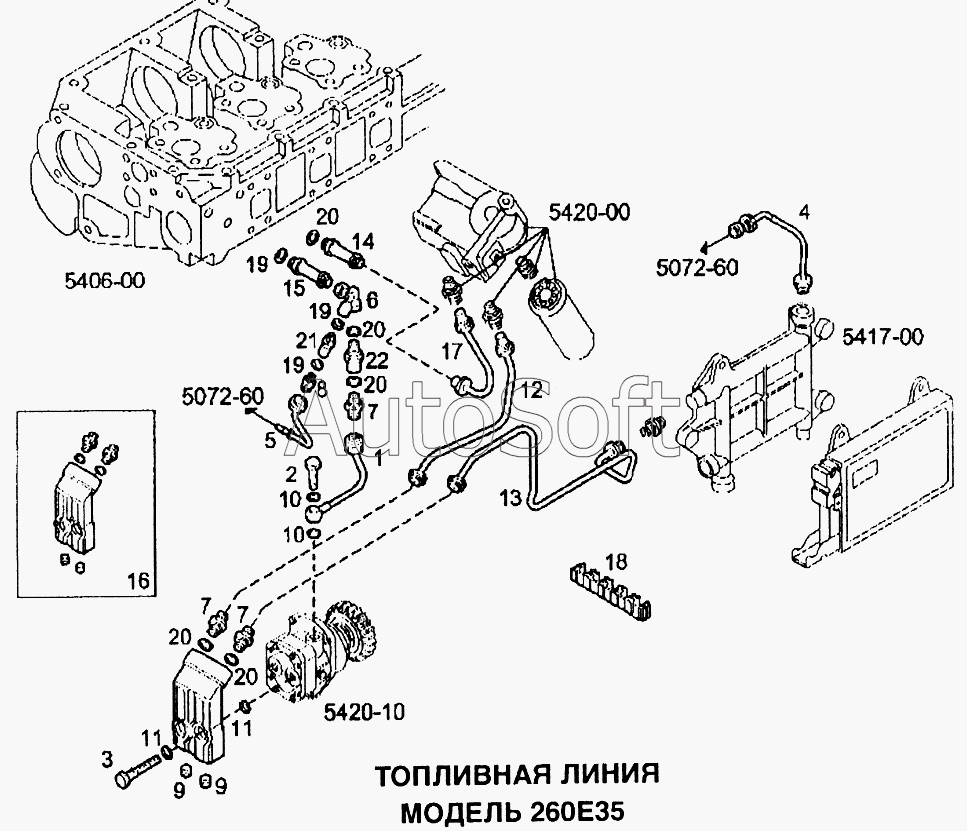

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Топливная линия
12
22
21
20
20
20
20
20
19
19
19
18
17
16
15
14
13
1
11
11
10
10
9
9
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Топливный трубопровод | |
| 2 | 4***3 | Болт М14х1,5х30 | |
| 3 | 4***4 | Банджо болт М16х1,5 | |
| 4 | 5***2 | Топливный трубопровод | |
| 5 | 5***9 | Топливный трубопровод | |
| 6 | 5***2 | Соединительный штуцер | |
| 7 | 4***9 | Муфта с наружной резьбой М16х1,5-М18х1,5 | |
| 8 | 4***4 | Соединительный штуцер | |
| 9 | 9***1 | Резьбовая пробка | |
| 10 | 9***8 | Уплотняющая прокладка (D=14х22мм) | |
| 11 | 9***9 | Шайба (D=16х24мм, SP=1,9) | |
| 12 | 5***0 | Топливный трубопровод | |
| 13 | 5***7 | Топливный трубопровод | |
| 14 | 9***0 | Соединительная труба М16х1,5-М18х1,5 | |
| 15 | 9***1 | Соединительная труба М14х1,5-М18х1,5 | |
| 16 | 9***6 | Соединительный штуцер в сборе | |
| 17 | 9***1 | Топливный трубопровод | |
| 18 | 9***3 | Пружинный зажим | |
| 19 | 9***8 | Уплотняющая прокладка (D=12мм) | |
| 20 | 9***9 | Шайба (D=16х24мм, SP=1,5) | |
| 21 | 5***1 | Клапан 0,2-0,3 BAR | |
| 22 | 5***7 | Клапан 3,5 бар |
