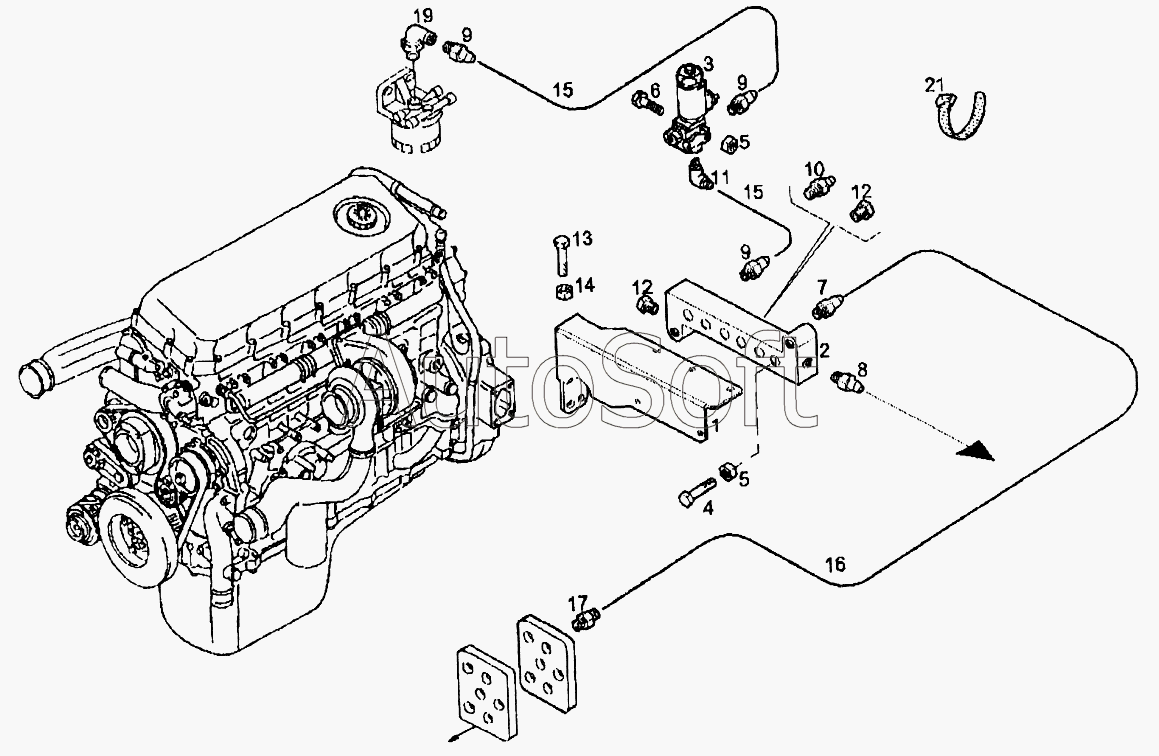

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Система трубопроводов
1
2
3
4
5
5
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Кронштейн | |
| 2 | 8***3 | Соединительный штуцер | |
| 3 | 4***7 | Электропневматический клапан "WABCO" | |
| 4 | 1***4 | Болт М8х45 | |
| 5 | 1***1 | Гайка М8 | |
| 6 | 1***4 | Болт М8х40 | |
| 7 | 4***3 | Штуцер соединения | |
| 8 | 4***2 | Соединительный штуцер | |
| 9 | 4***7 | Штуцер соединения М12х1,5 | |
| 10 | 4***5 | Муфта с наружной резьбой | |
| 11 | 4***5 | Соединение угловое | |
| 12 | 4***4 | Резьбовая пробка М12х1,5 | |
| 13 | 1***4 | Болт М10х25 | |
| 14 | 1***1 | Гайка М10 | |
| 15 | 4***9 | Пластиковая труба (D=8мм) | |
| 16 | 4***8 | Пластиковая труба (D=6мм) | |
| 17 | 4***5 | Соединительный штуцер (D=6мм) | |
| 19 | 4***6 | Соединение угловое | |
| 21 | 4***6 | Хомут крепления кабеля (L=360мм) |
